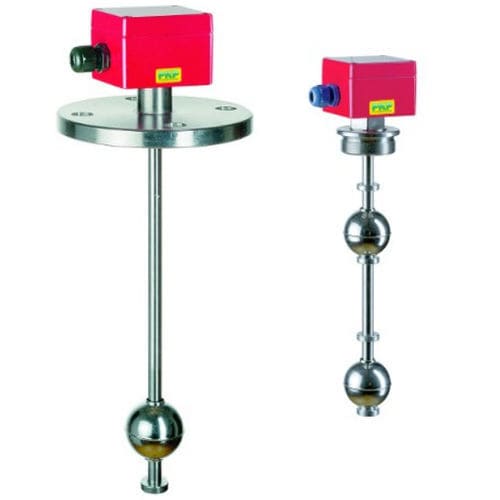

Chave de nível tipo boia magnética FS10

para líquidospara tanqueATEX

O sensor de nível FS10 é baseado num flutuador com tecnologia de transmissão magnética. O sensor é composto por um tubo guia com contactos Reed incorporados, um ou mais flutuadores com ímanes de anel montados e um módulo de ligação ao processo. O flutuador é levantado pelo líquido que sobe no tanque e opera um contacto Reed através da parede do tubo guia por meio do campo magnético produzido por ímanes permanentes localizados no flutuador. Este contacto Reed pode ser concebido como uma função NO, NC ou de comutação. Os batentes de flutuador montados no tubo guia impedem que o flutuador passe pelo contacto, o que assegura uma comutação biestável. Consequentemente, podem ser operados um máximo de 2 contactos por flutuador. Se forem instalados mais contactos, devem ser utilizados mais flutuadores. Aplicações típicas Os sensores de nível com flutuador magnético FS10 são adequados para monitorizar o nível de praticamente todos os líquidos, por exemplo, como sensor de tanque cheio ou vazio, para controlar válvulas e bombas e para a função de alarme. Os contactos Reed livres de potencial instalados no sensor de nível fazem dele um elemento de controlo ideal quando acoplado a controladores PLC tecnologia fiável e robusta ligação roscada, ligação ao depósito ou flanges montagem no topo ou no fundo do tanque conceção em aço inoxidável, titânio, PVC, PP ou PVDF tecnologia fiável e robusta ligação roscada, ligação ao depósito ou flanges montagem no topo ou no fundo do reservatório design em aço inoxidável, titânio, PVC, PP ou PVDF contactos disponíveis como N/O, N/C ou inversor Versão Ex de acordo com a ATEX opcional
