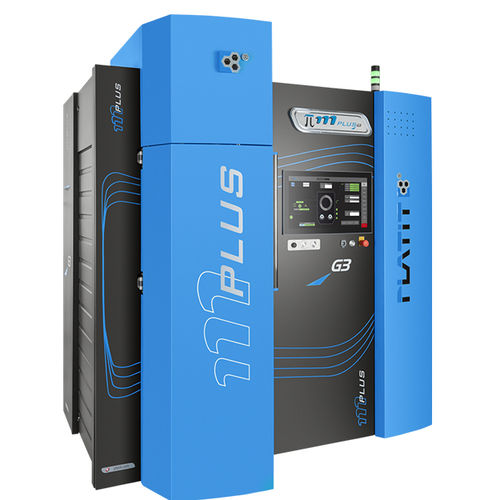

Máquina de revestimento contínua Pi111 PLUS G3

de elevado desempenhomulticamadas

Pi111 Unidade de velocidade inteligente Pi111 PLUS G3 é a 3ª geração de uma unidade compacta de revestimento por PVD da PLATIT. As suas principais características são tempos de ciclo rápidos e facilidade de utilização a um preço favorável. Com 2 cátodos rotativos, a unidade deposita os revestimentos PLATIT Signature Coatings a um alto nível de qualidade. É a escolha ideal para os clientes que procuram entrar no mundo do revestimento. Tecnologias aplicadas: 2 x LARC® PLUS (LAteral Rotating PLUS Cathode) para a deposição de ARC Vantagens do LARC® PLUS em comparação com o LARC®: Melhor utilização do alvo (até 30 %) Sistema de campo magnético melhorado, aumentando assim a taxa de deposição Troca rápida de catódos Tecnologias de gravura aplicadas: LGD® (Lateral Glow Discharge) Água forte de plasma com argônio, descarga luminescente Gravação de íons metálicos (Ti, Cr) Tempos de carga e ciclo: Volume máximo de revestimento: ø 353 x H 498 [mm] Altura máxima do revestimento com espessura de revestimento definida: 414 mm Carga máxima: 160 kg 4 - 5 lotes/dia para*: Ferramentas com haste (2 μm): ø 10 x 70 [mm], 288 pcs., - 4,5 h Inserts (3 μm): ø/□ 20/14 x 6 [mm], 1680 pcs., - 5,5 h Hobs (4 μm): ø 80 x 180 [mm], 8 pcs., - 7,0 h Hobs (4 μm): ø 75 x 180 [mm], 20 pcs., - 7,0 h * Tempos médios de ciclo para uma mistura típica de revestimento em um ambiente de produção. Sistemas modulares de carrossel: Sistema de carrossel de dupla rotação ou tripla rotação Software: Uso e manutenção simples PLATIT's SmartSoftware (PC e sistema PLC) Sistema de controlo moderno com ecrã táctil Registro de dados e exibição em tempo real dos parâmetros e fluxo do processo Controle de processo manual e automático Diagnóstico e manutenção remota Dimensões da máquina: Pegada de pé: L 2000 x P 1550 x A 2250 [mm]
