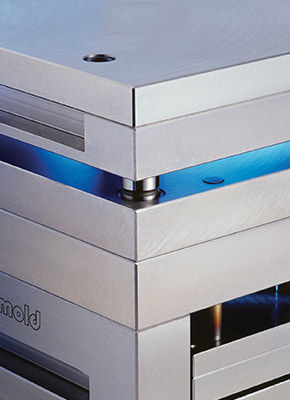

O fundo de molde com 2 placas tem 2 placas de cavidade que permitem mais de 680.000 combinações em 53 tamanhos diferentes, de 156x156mm a 696x996mm e com espessuras de 22 a 196mm.
Com estas especificações, o porta-moldes com 2 placas é recomendado para aplicações standard em injeção de plásticos, com a segurança e qualidade asseguradas pela Polimold.
Acabamento da Placa
Cada placa do porta-molde padrão Polimold é acabada por processo de retificação rotativa (tolerância de espessura de +0,15mm/ +0,30mm). De acordo com cada projeto, existe também a opção de ter todas as placas acabadas por retificação tangencial (tolerância de espessura de +0,05mm/ +0,15mm).
Condições de Fornecimento
Os moldes das séries acima de 50-80 podem ser fornecidos com o diâmetro do pino guia (D2) 60,00mm ou 70,00mm, desde que sejam informadas as coordenadas de montagem.
Nos Polimoldes acima de 50.50 o conjunto ejetor pode ser fornecido opcionalmente com 6 guias, desde que as coordenadas sejam informadas.
As placas de cavidade com espessura igual ou superior a 156mm possuem ajustes de furos e componentes de 2/3 de sua altura.
Os Polimoldes com tamanho entre 15,15 e 20,20 podem ser fornecidos com 4 colunas no conjunto ejetor, desde que as coordenadas sejam enviadas pelo cliente.
Nos conjuntos 4,5 e 6 os pinos de retorno estão incluídos na embalagem.
Os novos Polimolds são fornecidos com uma coluna de menor diâmetro na borda substituindo o pino guia offset.
Furos para parafusos
Os PARAFUSOS são necessários para placas com mais de 120kg/ ou área superior a 500 x 500mm. São centralizados na espessura da chapa, exceto quando a dimensão "Z" é informada. Nos tipos 3 e 4 é necessário informar a medida "A".
---
