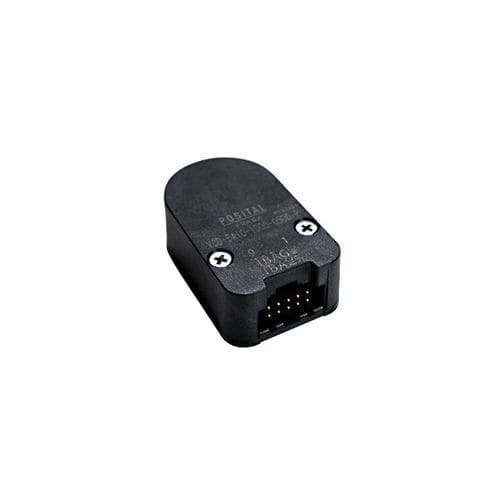

Encoder rotativo incremental VCD-5LI0-HHHH-08DD-P

ópticode eixo oco não passantemonovolta

Résumé
POSITAL IXARC Singleturn kit encoders Incremental RS422 interface, Hub projeto.

Interface
Interface: Incremental RS422
Pulses per Revolution: 1000, 1024
Output Incremental: A, /A, B, /B, Z, /Z
Configuration Remark: PPR: 1000, 1024

Saídas
Driver de Saída: RS 422 (TTL)
Output Voltage High Level RS422 (TTL): Condition: current max. -20 mA, min. 2.4 V; condition: no...
Output Voltage Low Level RS422 (TTL): Condition: current max. +20mA, max. 0.4 V; condition: no ...
Output Rise Time: 110 ns
Outfall Fall Time: 100 ns
Index Pulse Width: P0: in electrical °: Min. 60, typ.: 90, max: 120
Index Pulse Rise Time: t1 in ns: min. 50, typ. 100, max. 200
Index Pulse Fall Time: t2 in ns: min. -10, typ. 15, max. 25
Maximum Switching Current: 8 mA per Channel
Conexão: Latching Pin Connector, 10 pin

Dados elétricos
Tensão de Alimentação: 4.5 – 5.5 VDC
Consumo de Corrente: CPR < 500, no load: typ. 29 mA, max. 36 mA; CPR ≥ 500, no load: typ. 56 mA, max. 65 mA
Consumo de Força: ≤ 0.7 W
Proteção contra Inversão de Polaridade: No
Proteção contra Curto Circuito: No
Max Load Capacitance: 100 pF
Velocidade Máxima Elétrica: minimum value of [ (18*10^6)/PPR and 60000 ] 1/min
EMC Electrostatic Discharge: ± 4 kV, IEC 61000-4-2
MTTF: 6404 years @ 20°C and 40 % relative humidity

Sensor
Tecnologia: Optical
Resolução Mono-Volta: Incremental with Index (Kit)
Resolução Multivoltas: 0 bit
Precisão (INL): ±0.16°
Phase Angle: Pulse diagram Z: 90° ±30°
Duty Cycle: Pulse diagram X,Y: 180°±30°

Especificações ambientais
Tipo de Proteção (Carcaça): IP40
Min Temperature: -40 °C (-40 °F)
Max Temperature: +100° C (+212° F)

Dados mecânicos
Estrutura: Screwed
Material Carcaça: Polycarbonate 20% Glass Fiber Filled
Revestimento Carcaça: No Coating
Tipo de eixo: Hub
Kit Shaft Dimension: 8 mm
Material de Eixo: Aluminum
Opções de Fixação de Eixos: Shaft Set Screw
Máxima axial / radial Desalinhamento: ± 0.25 mm / ± 0.05 mm
Disk Radial Position Tolerance: min. ± 0.127 mm, gap set by standard spacer tool
Peso: 0 (0.00 lb)
Inércia do Rotor: ≤ 0.56 gcm² [≤ 3.06 x 10^-3 oz-in²]
Resistência a Vibrações: ≤ 20 g (5 Hz – 2000 Hz)
Tooling: 1-4pcs = One spacer, hex and centering tool per encoder (PO3

Conexão elétrica
Approval: No CE

Plano de Conexão
Sinal - Número do Pino
Not Connected - 1
Power Supply - 2
GND - 3
Not Connected - 4
/A - 5
A - 6
/B - 7
B - 8
/Z - 9
Z - 10

Pulse Diagram
Referência ao diagrama de pulsos conforme ilustração da página (representação gráfica do padrão de sinais A, B, Z).

Caractéristiques / spécifications techniques

• Marca: POSITAL
• Série: IXARC
• Tipo: Singleturn kit encoder (Hub)
• Interface: Incremental RS422
• Pulses per Revolution (PPR): 1000, 1024
• Output signals: A, /A, B, /B, Z, /Z
• Driver de saída: RS 422 (TTL)
• Output Rise Time: 110 ns
• Output Fall Time: 100 ns
• Index pulse width: Min. 60, Typ. 90, Max. 120 (electrical °)
• Index pulse rise/fall times: t1 min. 50 ns / typ. 100 ns / max. 200 ns; t2 min. -10 ns / typ. 15 ns / max. 25 ns
• Maximum switching current: 8 mA per channel
• Conector: Latching Pin Connector, 10 pin
• Alimentação: 4.5 – 5.5 VDC
• Consumo: ≤ 0.7 W (current: CPR < 500 typ. 29 mA / CPR ≥ 500 typ. 56 mA)
• Max load capacitance: 100 pF
• Velocidade máxima elétrica: min value of [ (18·10^6)/PPR and 60000 ] 1/min
• EMC ESD: ± 4 kV (IEC 61000-4-2)
• MTTF: 6404 years @ 20°C, 40% RH
• Tecnologia do sensor: Optical
• Precisão (INL): ±0.16°
• IP rating: IP40
• Temperatura de operação: -40 °C a +100 °C
• Material da carcaça: Polycarbonate 20% Glass Fiber Filled
• Tipo de eixo: Hub, Kit Shaft Dimension: 8 mm, Material de eixo: Aluminum
• Desalinhamento axial/radial máximo: ± 0.25 mm / ± 0.05 mm
• Inércia do rotor: ≤ 0.56 gcm²
• Resistência a vibrações: ≤ 20 g (5 Hz – 2000 Hz)
• Ciclo de vida do produto: New
