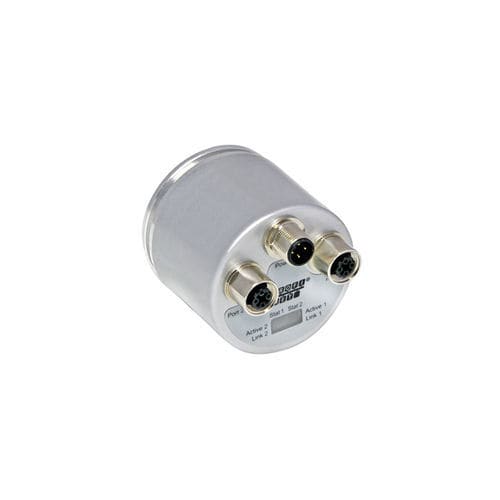

Encoder rotativo absoluto UCD-EIC1B-1416-5A7S-PAM

magnético16 bits14 bits

Descrição
O encoder absoluto multiturn POSITAL IXARC UCD-EIC1B-1416-5A7S-PAM fornece posição por interface Profinet. Apresenta flange quadrada (□ 2.5" / 63,5 mm), eixo maciço ø 9,52 mm (3/8"), sensor magnético e grau de proteção IP66/IP67 para aplicações industriais.

Interface
Interface: Profinet (RT, IRT)
Perfis: Profidrive Profile 4.x; Encoder Profile 4.0–4.2
Taxa de transmissão: 100 Mbit; tempo de ciclo ≥ 125 µs
Diagnósticos: memória, temperatura, sincronização, diagnósticos de comissionamento, escala inválida, comunicação, sinal de vida do master
Funções:

• Boot-loader
• Suporte MRP / MRPD
• LEDs de status intermitentes
• Valores de aceleração

Saídas
Driver de saída: Ethernet

Dados elétricos
Tensão de alimentação: 10–32 VDC
Consumo de corrente: ≤ 250 mA @10 V, ≤ 100 mA @24 V
Consumo de potência: ≤ 3 W
Tempo de arranque: < 15 s
Proteção inversão de polaridade e curto-circuito: sim
EMC: Emissão DIN EN 61000-6-4; Imunidade DIN EN 61000-6-2
MTTF: 95 anos @ 40 °C

Sensor
Tecnologia: Magnética
Resolução singleturn: 16 bit
Resolução multiturn: 14 bit (contador de pulsos magnético autoalimentado — sem bateria, sem caixa de engrenagens)
Precisão (INL): ±0,0878° (≤12 bit)
Código: binário

Especificações ambientais
Grau de proteção (eixo e carcaça): IP66 / IP67
Temperatura de operação: -40 °C a +85 °C
Temperatura de armazenamento: -40 °C a +85 °C
Umidade: até 98% UR, sem condensação

Dados mecânicos
Material da carcaça: aço com revestimento líquido (RAL 9006) e proteção catódica anticorrosão >720 h
Flange: Square □ 2.5" (63,5 mm), alumínio
Eixo: sólido, single flat, comprimento 22,4 mm, ø 9,52 mm (3/8"), aço inoxidável V2A (1.4305 / 303)
Cargas máximas do eixo: axial 40 N, radial 110 N
Vida mecânica mínima (10^8 rotações): 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N)
Inércia do rotor: ≤ 30 gcm²
Torque de atrito: ≤ 5 Ncm @ 20 °C
Velocidade máxima: ≤ 3000 1/min
Resistência a choque / vibração: choque ≤100 g; choque permanente ≤10 g; vibração ≤10 g (10–1000 Hz)
Peso: 430 g

Ligação elétrica
Orientação: axial
Conectores: M12 D‑coded fêmea (4 pinos), M12 A‑coded macho (4 pinos), M12 D‑coded fêmea (4 pinos) conforme especificado

Aprovação
Approvals: CE

Ciclo de vida do produto
Status do produto: Novo

Diagrama de ligação (mapeamento de pinos)
Tx+: Conector 1 pino 1 / Conector 3 pino 1
Rx+: Conector 1 pino 2 / Conector 3 pino 2
Tx-: Conector 1 pino 3 / Conector 3 pino 3
Rx-: Conector 1 pino 4 / Conector 3 pino 4
Alimentação: Conector 2 pino 1
Não conectado: conforme indicado
GND: Conector 2 pino 3

Especificações técnicas

• Modelo: UCD-EIC1B-1416-5A7S-PAM
• Marca: POSITAL
• Interface: Profinet (RT, IRT), 100 Mbit
• Resolução: singleturn 16 bit; multiturn 14 bit
• Alimentação: 10–32 VDC; Potência ≤ 3 W
• Proteção: IP66 / IP67
• Eixo: ø 9,52 mm (3/8"), aço inoxidável, solid single flat
• Temp. operação: -40 °C a +85 °C
• Peso: 430 g
• Aprovações: CE
