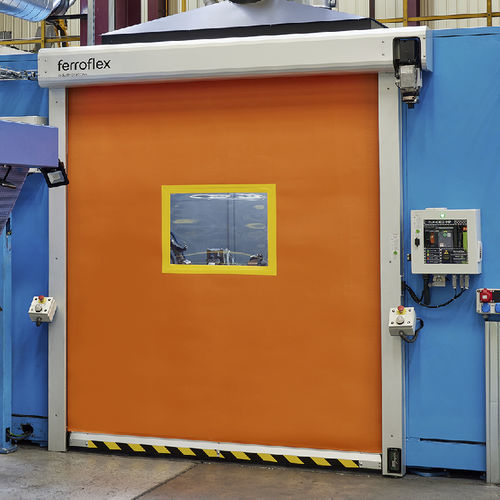

Porta de enrolar PLE 1

em açoem alumínio anodizadopara ambiente interno

Visão geral do produto
A porta rápida de enrolar foi concebida para instalação em linhas de produção automatizadas e em enclausuramentos de máquinas. Reduz o tempo de ciclo através de aberturas/fechos rápidos e oferece uma barreira de protecção para os operadores. O produto foi projetado para cumprir os requisitos de segurança funcional PLe (EN ISO 13849-1) e SIL3 (EN 62061) e suporta integração total com os sistemas de controlo da linha.

Principais características

• Alta velocidade de abertura/fecho — regulável até 2,5 m/s dependendo das dimensões
• Projetada para instalação em linhas de produção e enclausuramentos de máquinas perigosas
• Atua como barreira de segurança para os operadores
• Conformidade com PLe / SIL3
• Lonas disponíveis resistentes a projeções de soldadura, cortes (manuseamento de chapas), impactos e altas temperaturas
• Estrutura combinada: alumínio anodizado (exterior) e aço (interior)
• Sistema de guias contínuas ao longo de todo o percurso da lona

Aplicações e adequação

• Instalação em interior, em linhas de produção automatizadas ou enclausuramentos de máquinas
• Adequada onde se exigem tempos de ciclo mínimos e proteção dos operadores (prensas, células robotizadas, manuseamento de chapas)

Equipamento opcional / variantes

• Lona especial 2 mm para ambientes de soldadura/corte/altas temperaturas
• Possibilidade de integrar sensores certificados e dispositivos de segurança adicionais

Cores

• RAL 5000
• RAL 7037
• RAL 2004

Visores / painéis de visão

• Painel de visão transparente
• Painel de visão com filtro UV

Integração e controlo
O armário de comando permite a ligação a PLC através de sinais analógicos e digitais para monitorização e controlo do estado da porta. É fornecido de série um detector magnético de categoria 4; sensores certificados de outros fabricantes podem ser integrados para cumprir a arquitetura de segurança do cliente.

Documentação & transferências
Fichas técnicas e catálogos específicos do modelo disponíveis para transferência (ficha produto, esquemas de ligação, documentação de segurança).

Especificações técnicas

• Dimensões máximas: 4000 x 4000 mm
• Uso: interior, em linhas de produção ou enclausuramentos de máquinas perigosas
• Estrutura: combinada — alumínio anodizado (exterior) e aço (interior)
• Velocidade de abertura: regulável até 2,5 m/s (dependendo das dimensões)
• Lonas: opções resistentes a projeções de soldadura, cortes, impactos e altas temperaturas; opção de lona 2 mm para soldadura/corte/altas temperaturas
• Guias: sistema de guia contínuo durante todo o percurso
• Normas: concebido para PLe (EN ISO 13849-1) e SIL3 (EN 62061); detector magnético categoria 4 fornecido de série
