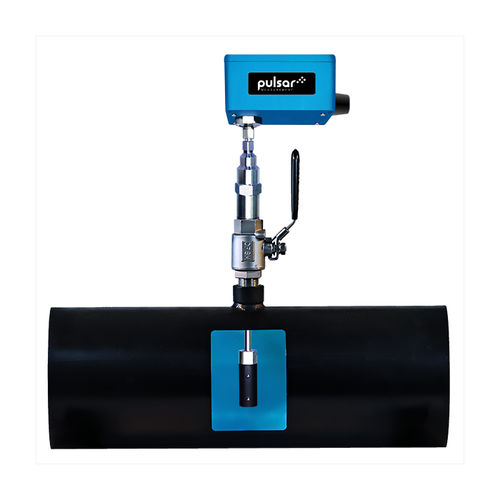

Medidor de vazão eletromagnético ISM 5.0

volumétricopara líquidosDN 80 mm (3")

O medidor de caudal eletromagnético ISM 5.0 é um medidor de caudal magnético de inserção preciso e de baixo custo, alternativo aos medidores de caudal magnéticos de furo completo. Mede o caudal de água e líquidos condutores em tubos cheios de 80 mm a 1800 mm (3 in a 72 in) de diâmetro. O sensor de eléctrodos de par duplo ISM 5.0 insere-se através de uma torneira na parede do tubo. Pode ser facilmente instalado em novos sistemas de tubagem ou através de uma torneira quente em tubagens pressurizadas com líquidos a fluir. Não existem peças móveis, pelo que a obstrução ao fluxo e a queda de pressão são mínimas. A instalação através de uma válvula de esfera de porta completa permite uma fácil retração e reinserção sem interromper o fluxo. O sensor de elétrodo duplo e a função de auto-zero contínuo proporcionam uma elevada precisão - mesmo a baixos caudais. A eletrónica de última geração e as características de conceção patenteadas ajudam a manter a sua precisão rastreável NIST ao longo do tempo. CARACTERÍSTICAS Eletromagnético, sem partes móveis Design simplificado de inserção de torneira quente Instala-se em tubos de 80 mm - 1800 mm (3 in - 72 in) de diâmetro Saída selecionável de 4-20 mA, 0-5 V ou 0-10 V saída de frequência 0-500 Hz Saída de impulsos escalável Nome da especificação: - Descrição: Faixa de medição de vazão - 0,031 m/s a 6,2 m/s (0,1 pés/s a 20 pés/s), abertura de 200:1 Aprovações - NSF 61 e 372 Tamanho nominal do tubo - DN 75 mm a 1800 mm (3 pol. a 72 pol. D) Gama de condutividade - 20 a 60.000 μSiemens/cm Saída de impulsos escalável - Contacto seco de estado sólido isolado classificado como 50 V CC, 100 mA máximo Duração do impulso: 0.5 seg., 1 seg., 2 seg. ou 6 seg Comprimento do cabo de sinal - 7,6 m (25 pés) multi-condutor revestido a PVC Peso aproximado de envio - 2,75 kg (6 lbs) Opções: - Descrição: Modelo ISM 5.0-B - Para fluxo bidirecional Cabo extra do sensor - Comprimento separado de 7,6 m, 15 m ou 30 m
