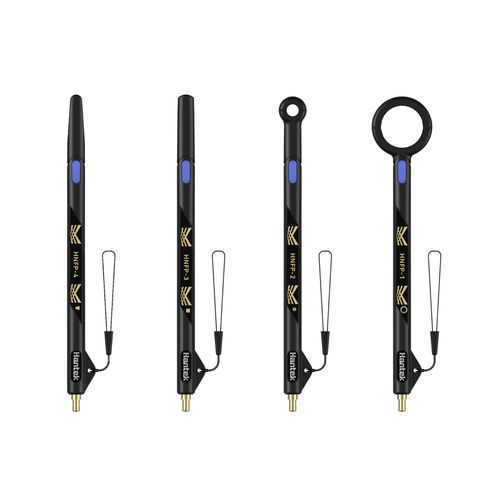

Sonda de campo magnético HNFP series

para espectrômetrospara espectroscópioem tempo real

A série HNFP de sondas de campo próximo abrange a gama de frequências de 9KHz a 3GHz e é ideal para utilização no desenvolvimento de soluções económicas de resolução de problemas de EMI, que podem ser utilizadas para resolver uma vasta gama de problemas de EMI. O produto inclui sete sondas concebidas para testar campos magnéticos (H) e duas sondas de alta frequência concebidas para testar campos eléctricos (E). As sondas de campo magnético possuem cabeças de sonda especiais isoladas eletricamente com formas de cabeça variáveis, oferecendo versatilidade para tarefas de medição de campo próximo. Todas as sondas de campo próximo são passivas e são ligadas diretamente a um espetrómetro ou a um osciloscópio através de um cabo de 50Ω, permitindo o ensaio e a análise do campo magnético em tempo real. Em situações em que o sinal de interferência é fraco, o nosso amplificador pré-RF com ganho de 30dB (HNFPA-1) pode aumentar a sensibilidade do teste do sistema. Facilita a identificação e a resolução de potenciais problemas de EMI/EMC antes do lançamento do produto para ensaio de conformidade. - Gama de frequências das sondas de campo magnético de alta frequência: 30MHz-3GHz; gama de frequências das sondas de campo magnético de baixa frequência: 9kHz-50MHz; - Gama de frequências das sondas de campo E de alta frequência: 30MHz-3GHz; - Pré-amplificadores HNFPA-1 gama de frequências: 9kHz-3GHz, com um ganho de cerca de 30dB; - Todas as sondas de campo próximo Todas as sondas de campo próximo são passivas e podem ser ligadas à porta de entrada de um osciloscópio, recetor ou analisador de espetro; - As sondas de grandes dimensões são mais sensíveis, mas têm uma resolução espacial inferior, enquanto as sondas de pequenas dimensões são menos sensíveis, mas facilitam a determinação da localização da fonte; - As sondas de campo magnético contêm cabeças de sonda especiais isoladas eletricamente, com diferentes formas de cabeça para se adequarem a diferentes tarefas de medição de campo próximo;
