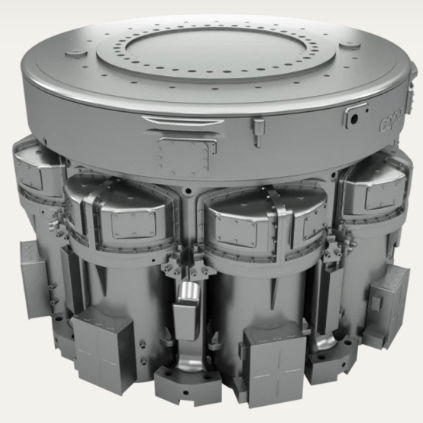

Redutor de engrenagens cônicas COPE®

de transmissãoindustrialgrande

Os redutores COPE® pertencem à quarta e última geração de accionamentos verticais do moinho. Introduzidos em 2015, o rolamento axial e a fase de saída da caixa de velocidades baseiam-se na bem sucedida série KPBV. Devido ao aumento contínuo das saídas do moinho, o accionamento é empurrado para os limites de viabilidade com um motor em que a energia do accionamento é transmitida através de uma fase de engrenagem cónica. A COPE® não utiliza um conjunto de engrenagens cónicas. Grandes instalações com custos de investimento elevados exigem uma maior disponibilidade. COPE® estabelece novos padrões quando se trata de disponibilidade. Oito motores de accionamento eléctrico individuais oferecem uma contribuição adicional para a disponibilidade global. A estrutura redonda da carcaça é ideal para transduzir as forças de moagem para a fundação. Os rolamentos axiais do moinho integrados no redutor podem absorver forças bem superiores a 3.000 t. O torque transmissível é de 5 milhões de Nm. Os redutores COPE® têm uma estrutura mecânica muito simples. Têm apenas duas fases de engrenagens com rolamentos lisos na fase de saída. Para substituir os motores, não é necessário retirar a unidade. Características Binários de 1,7 a 5 milhões de Nm para moinhos verticais maiores e de grandes dimensões Um aumento da disponibilidade superior a 3% torna a COPE® economicamente viável num curto espaço de tempo O sistema de acionamento com a melhor eficiência do mercado Possibilidade de funcionamento com grelha ou inversor, dependendo dos requisitos do cliente RENK - rolamento axial de bloco redondo com hidrostática: O mancal indestrutível do moinho As forças do moinho e da engrenagem são conduzidas consistentemente ao longo de caminhos estruturalmente separados Monitorização sofisticada, opcionalmente também com o Sistema RENK VIBmonitoring para a automatização de verificações de manutenção regulares.
