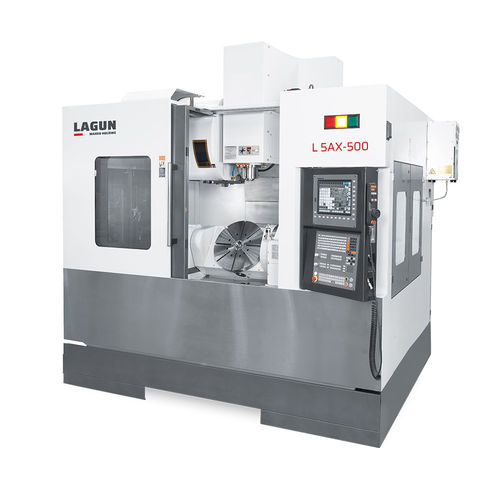

Centro de usinagem CNC de 5 eixos L 5AX-500

verticalHSK A-63SK40

QUADRO Tamanho da mesa Ø 500 mm Eixo basculante (eixo A) +30º / -120º Eixo rotativo (eixo C) 360º Distância mín.-máx. do fuso à mesa (horizontal) -5 / 640 mm ranhuras "T" (número e tamanho) 8 x 14 mm PRINCIPAL PISTA Sistema de acionamento Directo / Zuzena / Directo / Directo / Direkt Potência (S1/S6) 10 / 17 kW Torque (S1/S6) 64 / 109 Nm TRADUÇÃO Sistema Guía lineal rodillos / Arrabol motako gida lineala / Guia linear tipo rolo / Glissière linéaire à rouleaux / Linear-Rollenführung Nº de vias de orientação (X-Y-Z) 2 - 3 - 2 Blocos de corredores (X-Y-Z) 6 - 6 - 6 FEEDRATES Taxas de alimentação rápida (X-Y-Z) 30 m/min Taxas de alimentação rápida (A) 10 rpm Taxas de alimentação rápida (C) 15 rpm TROCADOR AUTOMÁTICO DE FERRAMENTAS Nº de ferramentas 30 Sistema de selecção Random / Ausazkoa / Tipo de braço / À bras / Doppelgreifer ACCURACIA Posicionamento (X-Y-Z) ± 0,005 / 300 mm Precisão de indexação (A/C) 10 s Repetibilidade (A/C) 4 s INFORMAÇÕES GERAIS Espaço de piso necessário 2.700 x 2,295 mm
