Centro de usinagem CNC vertical L 1400
de 3 eixosde colunaBT 50

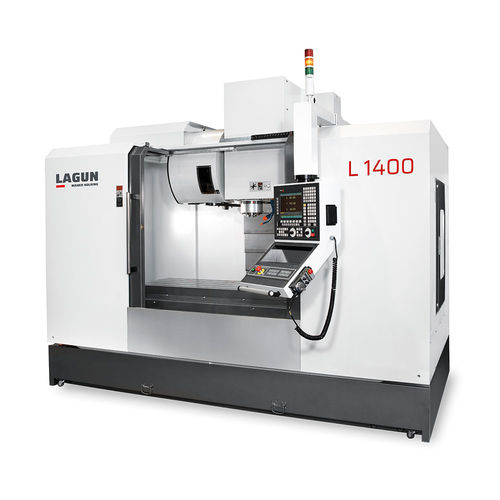

Centro de usinagem CNC vertical - L 1400 - REPUBLIC LAGUN - de 3 eixos / de coluna / BT 50
Centro de usinagem CNC vertical - L 1400 - REPUBLIC LAGUN - de 3 eixos / de coluna / BT 50
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
de coluna
Cone
BT 50, SK40, BBT40, ISO 5, SK50
Número de ferramentas
40 ferramentas, 30 ferramentas
Curso X

1.430 mm
(56,3 in)

Curso Y

670 mm
(26,38 in)

Curso Z

640 mm
(25,2 in)

Velocidade de rotação

8.000 rpm, 10.000 rpm, 12.000 rpm, 15.000 rpm
(50.265 rad.min-1, 62.832 rad.min-1, 75.398 rad.min-1, 94.248 rad.min-1)

Potência

15 kW, 22 kW, 28 kW, 29,5 kW, 36 kW
(20,39 hp, 29,91 hp, 38,07 hp, 40,11 hp, 48,95 hp)

Velocidade de avanço no eixo X

30 mm/min
(0,02 in/s)

Velocidade de avanço no eixo Y

30 mm/min
(0,02 in/s)

Velocidade de avanço no eixo Z

30 m/min

Capacidade máx. da mesa

1.200 kg
(2.646 lb)

Peso máx. das ferramentas

8 kg
(17,6 lb)

Precisão de posicionamento

0,005 mm
(0,0002 in)

Repetibilidade

0,003 mm
(0,00012 in)

Tempo de troca de ferramentas

2,5 s

Peso total

10.000 kg
(22.046,23 lb)

Comprimento total

3.320 mm
(130,7 in)

Largura total

2.645 mm
(104,1 in)

Altura total

2.900 mm
(114,2 in)

Descrição

QUADRO Superfície da mesa 1.500 x 620 mm Ranhuras em T 5 x 18 x 125 mm Altura da mesa ao chão 945 mm CABEÇA Transmissão Polea-correa / Polea-katea / Belt-pulley / Poulie-courroie / Riemenscheibe Distância do fuso à mesa (mín./máx.) 100 ÷ 740 mm Distância do fuso à coluna 750 mm TRADUÇÃO Sistema Guía lineal rodillos / Arrabol motako gida lineala / Roller type linear guideway / Glissière linéaire à rouleaux / Linear-Rollenführung Nº de guias (X-Y-Z) 2 - 3 - 2 Blocos de rodagem (X-Y-Z) 6 - 6 - 6 Ø parafusos de esferas 40 x 10 mm TROCADOR AUTOMÁTICO DE FERRAMENTAS Sistema de seleção Aleatório / Ausazkoa / Tipo de braço / À bras / Doppelgreifer

---

Tradução automática  (ver texto original em inglês)
