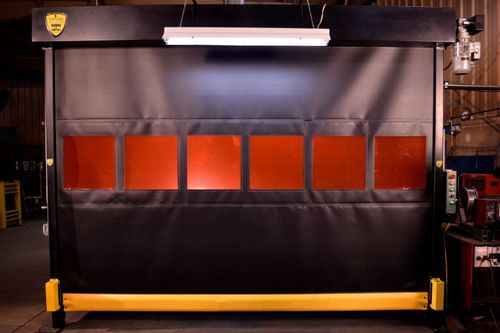

Persiana motorizada Defender™

automáticaindustrialpara máquinas-ferramentas

Visão geral
Desde máquinas convencionais até células robóticas automatizadas e sistemas de corte a laser, o Defender™ da Rite-Hite protege os operadores contra o contato com equipamentos e perigos como fagulhas/estilhaços de solda, projéteis, fumaça/névoa e detritos voadores. Projetado para ambientes de alta precisão e para reduzir a área da célula de fabricação, as aplicações típicas incluem automóvel, manufatura industrial, siderurgia e trabalhos em alumínio, armazém e logística, agricultura, aeroespacial e defesa e usinagem.

Principais benefícios

• Proteção física da máquina que restringe o acesso a movimentos perigosos.
• Visivelmente mais seguro que cortinas de luz; fornece uma barreira física móvel para proteção melhorada.
• Reduz os requisitos de espaço no chão ao permitir que a proteção seja posicionada mais perto do risco.
• Automatizado com o processo para reduzir a fadiga do operador e fornecer indicação visual clara do estado.

Especificações do produto (resumo)

• Tamanho mínimo: 3' x 3' (610 mm x 914 mm); Tamanho máximo: 16' x 16' (4877 mm x 4877 mm).
• Velocidade de operação padrão: 40" (1020 mm) por segundo; até 60" (1524 mm) por segundo com inversor de frequência opcional.
• Material da cortina Armorplex™: 40 oz, resistente ao fogo (NFPA 701), alta resistência à tração, testado ASTM.
• UHMW Barrier Tabs™ totalmente seladas fornecendo função de barreira com resistência ao arrancamento de 450 lbs (204 kg).
• Conjunto de motor 1 HP (0,75 kW) com travão de 20 N·m, alavanca de libertação manual com bloqueio e proteção contra corrosão; motor TEFC; grau de proteção IP55; listado UL e CSA; saída NEMA 56C; múltiplas posições/orientações de motor disponíveis.
• Componentes e chaves capazes de alcançar níveis de segurança até Categoria 4, PLe e/ou SIL 3 quando integrados corretamente.
• Fabricado segundo especificações ISO 9001 com construção robusta.

Conformidade e normas

• Chaves/controles capazes de atingir Cat 4 (por EN ISO 13849-1), PLe (por EN ISO 13849-1) e/ou SIL 3 (por EN 62061) quando integrados corretamente.
• Informações sobre distâncias de segurança referem-se a EN ISO 13857 e EN ISO 13855 para posicionamento de proteções e velocidades de aproximação.
• O material da cortina cumpre os requisitos de resistência ao fogo NFPA 701.

Destaques adicionais

• Múltiplas posições de motor para melhor adaptação à aplicação.
• Instalação fácil com componentes mínimos.
• Caixas de controlo opcionais: caixa de controlo por relé com botões Abrir-Fechar-Parar; caixa de comunicação digital patenteada i-COMM™; caixa integradora plug‑n‑play.
• Garantia limitada de um ano (SOP).
• Fabricado sob medida às dimensões exatas exigidas.
• Motor/travão/caixa de engrenagens HD projetados para milhões de ciclos.
• Tira fotoelétrica de paragem opcional; borda inferior macia para operação por gravidade com design de interruptor patenteado integrado na guia da cortina.

Especificações técnicas

• Nome do modelo: Defender™
• Marca: RITE-HITE
• Tamanho de abertura mínimo: 3' x 3' (610 mm x 914 mm)
• Tamanho de abertura máximo: 16' x 16' (4877 mm x 4877 mm)
• Velocidade padrão de operação: 40" (1020 mm)/s; VFD opcional até 60" (1524 mm)/s
• Material da cortina: Armorplex™ 40 oz, resistente ao fogo NFPA 701, alta resistência, testado ASTM
• Barrier tabs: UHMW Barrier Tabs™ totalmente seladas; força de arrancamento 450 lbs (204 kg)
• Motor: 1 HP (0,75 kW); travão 20 N·m; libertação manual bloqueável; TEFC; protecção anticorrosão; IP55; UL & CSA
• Capacidade de segurança: chaves/controles podem atingir Cat 4 / PLe / SIL 3 (se integrados corretamente)
• Norma de fabrico: ISO 9001
• Garantia: Garantia limitada de um ano (SOP)
• Opções: inversor de frequência, caixas de controlo (relay, i-COMM™, plug-n-play), tira fotoelétrica de paragem opcional
