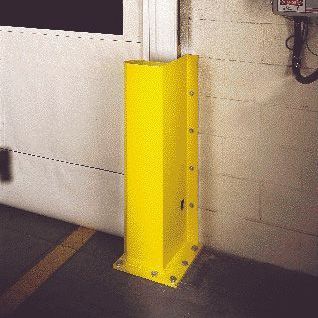

Perfil de cobertura em aço Warden PRde proteçãopara porta de correrindustrial
Guardar nos favoritos
Comparar
Características
- Material
- em aço
- Aplicações
- de proteção, para porta de correr, industrial
- Outras características
- para cargas pesadas
- Altura
MÁX: 1.524 mm
(60 in)MÍN: 762 mm
(30 in)
Descrição
Visão geral
Warden PR
Warden TR
Warden SS
Warden FT
Aplicações e benefícios
Especificações técnicas
- Proteção de trilho de porta projetada para cobrir trilhos, armações laterais e componentes adjacentes em portas industriais novas e existentes.
- Perfis estacionários de aço envolventes desviam impactos frontais e laterais para várias séries de portas (High Speed Doors, portas seccionais, FasTrax, Bi Roll).
Warden PR
- Projetado para High Speed Doors.
- Perfil estacionário envolvente com zona de impacto em aço de parede dupla de 1/4".
- Resiste ao impacto de uma empilhadeira de 10.000 lb (≈4.536 kg) a 3–4 mph (≈4,8–6,4 km/h).
- Espaço de 3" (≈76 mm) para células fotoelétricas.
- Montagem: placa de apoio de 5/8" em aço perfurada para seis âncoras; flange de parede perfurada para quatro âncoras de 1/2".
- Projeção: 13-1/2" (≈343 mm) da parede; Altura: 40" (≈1.016 mm) típica.
Warden TR
- Projetado especificamente para portas industriais seccionais.
- Construção em aço 7-gauge nas zonas de impacto.
- Resiste ao impacto de uma empilhadeira de 10.000 lb (≈4.536 kg) a 3–4 mph (≈4,8–6,4 km/h).
- Montagem: placa de 1/4" perfurada para três âncoras 1/2"; flange de parede perfurada para quatro âncoras 3/8".
- Projeção: 7" (≈178 mm) da parede.
- Disponível em seções de 30" e 48" de altura.
- Opcional: revestimento de parede de aço perfurado pré-fabricado de 2" (≈51 mm).
Warden SS
- Projetado para Split-Second Bi Roll Power Doors.
- Perfil estacionário envolvente com zona de impacto em aço de parede dupla de 1/4".
- Resiste ao impacto de uma empilhadeira de 10.000 lb (≈4.536 kg) a 3–4 mph (≈4,8–6,4 km/h).
- Espaço de 3" (≈76 mm) para células fotoelétricas.
- Montagem: placa de apoio 5/8" perfurada para seis âncoras 3/4"; flange de parede perfurada para quatro âncoras 1/2".
- Projeção: 19" (≈483 mm) da parede; Altura: 40" (≈1.016 mm) típica.
Warden FT
- Projetado para FasTrax Power Doors.
- Construção em aço 7-gauge onde especificado.
- Resiste ao impacto de uma empilhadeira de 10.000 lb (≈4.536 kg) a 3–4 mph (≈4,8–6,4 km/h).
- Montagem: placa de 1/4" perfurada para três âncoras 1/2"; flange de parede perfurada para cinco âncoras 1/2".
- Possui furos laterais para acesso aos quadros laterais e inclui Kicker Guard em alturas selecionadas.
- Projeção e altura: exemplos de projeção e proteção máxima até 60" (≈1.524 mm) nas variantes FT; algumas peças protegem o guia do tensionador da correia 4-1/2" (≈114 mm).
- Alguns componentes FT usam aço 1/4" perfurado para dois ancoragens Powers Rawl® Power-Bolt® de 1/2" para montagem específica.
Aplicações e benefícios
- Protege trilhos de porta, armações laterais e componentes adjacentes contra impactos e desgaste em docas de carga, centros de distribuição e ambientes industriais de alto tráfego.
- O design envolvente desvia impactos frontais e laterais que os pilares convencionais nem sempre impedem.
- Múltiplas variantes permitem selecionar proteção para High Speed, seccionais, Bi Roll e FasTrax, reduzindo tempo de inatividade e custos de reparo.
Especificações técnicas
- Classificação de impacto: projetado para resistir ao impacto de uma empilhadeira de 10.000 lb (≈4.536 kg) a aproximadamente 3–4 mph (≈4,8–6,4 km/h), dependendo do modelo.
- Materiais da zona de impacto: aço de parede dupla 1/4" em PR, SS e variantes indicadas; aço 7-gauge em TR e FT onde especificado.
- Espaço para células fotoelétricas: 3" (≈76 mm) onde especificado.
- Placas de montagem: placa de montagem em aço 5/8" (variantes PR/SS) ou placa de 1/4" (variantes TR/FT) com padrões de ancoragem de fábrica; tamanhos e quantidades de âncoras variam conforme o modelo.
- Padrões de ancoragem da flange de parede: opções típicas incluem âncoras 1/2" ou 3/8" dependendo do modelo.
- Projeção e alturas: dependem do modelo (exemplos: PR = 13-1/2"/≈343 mm; TR = 7"/≈178 mm; SS = 19"/≈483 mm; FT até 60"/≈1.524 mm).
- Opções: bloqueio de parede pré-perfurado (2"/≈51 mm no TR), Kicker Guard no FT, proteção do guia de tensão (4-1/2"/≈114 mm) em modelos selecionados.
- Projetado para integração com instalações de portas novas e existentes e séries comuns de portas industriais.
