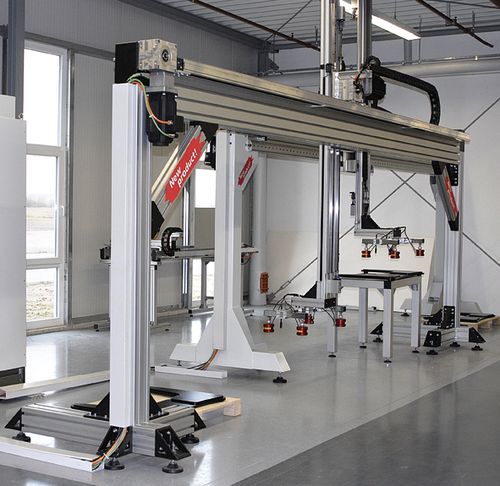

Módulo de pórtico linear elétrico D-Line

Unidades lineares de alta resistência D-Line Toda esta nova gama de unidades lineares é baseada em perfis BLOCAN® pesados (perfis D). A D-Line põe em prática todas as vantagens dos modernos desenvolvimentos da tecnologia de liga de alumínio. Isto garante um baixo peso específico, mantendo assim a unidade de acionamento o mais pequena possível, o que é de grande benefício quando se utilizam eixos que operam em sequência. Maior desempenho dinâmico para o uso eficiente de tempos de ciclo curtos. Os sistemas D-Line são caracterizados pelas seguintes características: -Altamente carregável até um máximo de 3 t (horizontalmente) / 300 kg verticalmente a 1,2 m/s -Alta dinâmica a velocidades máximas de 3 m/s com trilho de esferas, 5 m/s com rolo. -Operação contínua com alto desempenho de funcionamento (por exemplo, automação de manuseio) -Operação de inversão com alta reprodutibilidade e tempos de ciclo curtos. -Arranjo de guias orientado à carga Guia de rolamento D-Line com acionamento por cremalheira e pinhão: -Cremalheira e pinhão temperados indutivamente -Dentes de engrenagem de dentes temperados e polidos. Colarinho polido -Eixo guia em aço temperado, endurecido indutivamente -v máx. = 5 m/s Guia do trilho de esferas D-Line com acionamento por cremalheira e pinhão: -Cremalheira e pinhão temperados indutivamente -Dentes de engrenagem de dentes temperados e polidos. Colarinho polido -Guia de trilho endurecido e polido. Classe de precisão N -v máx. = 3 m/s
