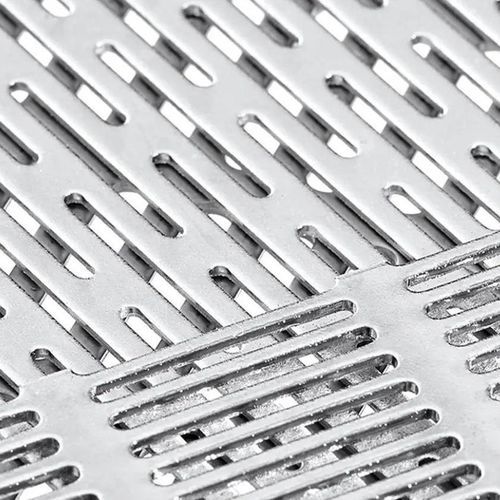

Chapa perfurada

decorativade aço galvanizadoem aço inoxidável 304

Visão geral do produto
O metal perfurado com ranhuras proporciona alto fluxo de material e separação eficiente, ideal para filtração, classificação e secagem. A perfuração com ranhuras (orifícios alongados) está disponível com ranhuras de extremidade arredondada (LR) ou orifícios retangulares de extremidade quadrada (LC), adequada para aplicações que exigem precisão, alto rendimento e separação controlada.

Tipos

• Ranhuras com extremidade arredondada (LR): também conhecidas como ranhuras retangulares arredondadas ou ranhuras com extremidade redonda.
• Orifícios retangulares com extremidade quadrada (LC): também conhecidos como ranhuras de extremidade quadrada ou orifícios retangulares.

Padrões disponíveis

• Fileiras escalonadas (Z) para maior resistência estrutural e fluxo de material.
• Fileiras retas (U) para fluxo de ar previsível e separação controlada.
• Configurações espinha de peixe e tabuleiro de xadrez para peneiramento especializado, classificação ou fins decorativos.

Principais benefícios

• Melhora do fluxo de material: ideal para classificação, peneiramento e filtração, assegurando separação eficiente.
• Fluxo de ar e secagem otimizados: facilita ventilação e controlo de humidade em processos.
• Funcional e estético: combina desempenho com design para aplicações industriais e arquitetónicas.

Exemplos de aplicação

• Peneiramento e classificação: processamento de grãos, limpeza de sementes e pavimentos de malte para separação precisa.
• Filtração e secagem: processamento de alimentos, moinhos de ração e produção de pellets para controlo de fluxo de ar e secagem eficiente.
• Triagem industrial: reciclagem, manuseio de materiais a granel e processos de separação para classificação eficaz.
• Ventilação e arrefecimento: armários de servidores, saídas de ar e maquinaria industrial para fluxo de ar e dissipação de calor ótimos.
• Aplicações arquitetónicas: fachadas, brises e painéis decorativos que oferecem controlo visual e do fluxo de ar.

Tipos de ranhuras (detalhes)

• Extremidade arredondada (LR) — ranhuras alongadas com extremidade arredondada.
• Extremidade quadrada (LC) — orifícios retangulares com extremidade quadrada.

Disposição dos orifícios

• Z = passo escalonado: áreas abertas equilibradas e estabilidade estrutural; melhora flexibilidade e resistência.
• U = passo retangular (fileiras retas): padrão uniforme em grelha com resistência estrutural e área aberta consistentes.
• Diagonal 45° (LRD): alinhamento diagonal com passo retangular para fluxo de ar eficiente e aparência decorativa.
• Espinha de peixe (LRDD): alinhamento em espinha de peixe a 45° para padrão visual distinto enquanto mantém controlo do fluxo de ar.
• Cruz / tabuleiro de xadrez: alinhamento cruzado com passo retangular que produz padrão em xadrez equilibrando integridade estrutural e ventilação.

Início e fim das áreas perfuradas

• Padronização com extremidade fechada: ferramenta especial cria uma borda uniforme e acabada no início e fim da área perfurada; adequada para aplicações visíveis/decorativas (mais complexa, pode aumentar tempo de produção).
• Padronização semi-fechada: borda parcialmente acabada que oferece melhor aparência com custo moderado.
• Padronização com extremidade aberta: opção padrão com fileiras parciais ou irregulares nas bordas devido ao processo de perfuração em degraus; eficiente e económica quando as bordas serão emolduradas ou ocultas.

Materiais

• Materiais disponíveis: aço carbono, aço inoxidável, aço galvanizado, alumínio, latão e outras ligas.

Características / especificações técnicas

• Tipos de orifício: LR (ranhura com extremidade arredondada) e LC (orifício retangular com extremidade quadrada).
• Configurações de passo: Z (escalonado), U (retangular/fileiras retas), diagonal 45° e disposições em espinha de peixe.
• Opções de acabamento de borda: extremidade fechada, semi-fechada, extremidade aberta.
• Materiais comuns: aço carbono, aço inoxidável, aço galvanizado, alumínio, latão e outras ligas.
• Usos típicos: filtração, peneiramento/classificação, secagem, triagem industrial, ventilação/arrefecimento, painéis arquitetónicos.
