Elemento de fixação para perfis de alumínio GUS 454 series

para construção civilpara aplicações industriaisgalvanizado

Nome do produto

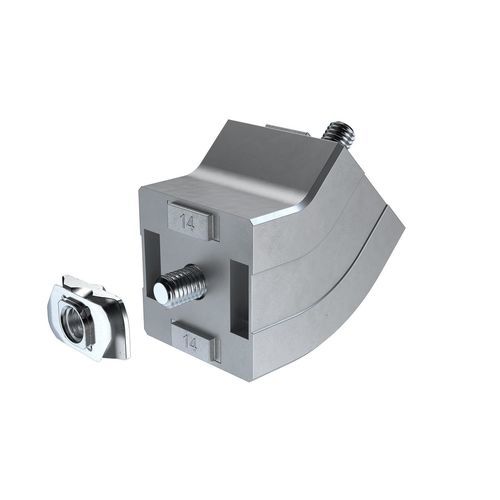

Conector angular 45° (GUS 454_, variantes: GUS4540, GUS4541)

Aplicação
para contraventamentos rígidos a 45°, por exemplo:

• dispositivos de proteção
• estruturas / quadros

Conteúdo do kit

• 1 conector GUS4540
• 1 porca de inserção TIN4508
• 1 parafuso de cabeça cilíndrica ISO 4762 M8x25
• 1 parafuso de cabeça cilíndrica DIN 6912 M8x20
• 2 anilhas ISO 7089 M8

Dados técnicos
Material: zinco injetado ou aço galvanizado
Binário de aperto:

• IBS M08X025 = 26 Nm
• IBS M08x020NIKO = 20 Nm

Medição / Desenho
Desenho dimensional 2D disponível para o conector angular 45°

Lista de materiais / Identificadores
Lista de materiais: GUS4541
IDNR: GUS4541

Características / especificações técnicas

• Tipo: conector angular 45° / fixador
• Indicado para contraventamentos rígidos a 45° (dispositivos de proteção, estruturas)
• Opções de material: zinco injetado ou aço galvanizado
• Valores de binário de aperto especificados para os parafusos incluídos (ver Dados técnicos)
• Conteúdo do kit: conector, porca de inserção, parafusos e anilhas
• Disponível como peça individual (GUS4540) e como kit (GUS4541)
