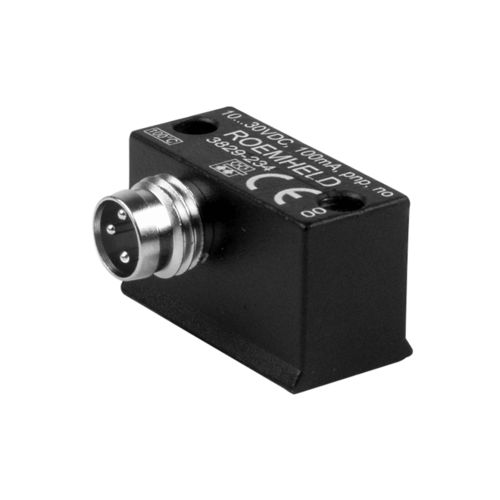

Sensor de posição magnético G2.140 series

linearangularsem contato

Os sensores magnéticos são utilizados para o controlo da posição dos cilindros de bloco e das pinças pneumáticas de balanço das seguintes fichas técnicas: - Cilindros de bloco com caixa de alumínio ou bronze B 1.554 - Cilindro de bloco com caixa de guia B 1.738 - Braçadeira pneumática de balanço J 7.202 Os sensores magnéticos electrónicos permitem o controlo da posição dos pistões dos cilindros com carcaças não magnetizáveis (alumínio ou bronze). Um íman permanente anular é fixado ao pistão e o seu campo magnético é detectado por um sensor magnético eletrónico. Os sensores magnéticos são fixados no exterior, nas ranhuras longitudinais do corpo do cilindro. Os pontos de comutação são reguláveis por deslocação dos dos sensores magnéticos nas ranhuras longitudinais do corpo. Controlo de várias posições Nas duas ranhuras longitudinais do corpo do cilindro podem ser fixados vários sensores (em função do comprimento da ranhura ou do curso). Numa ranhura, a distância mínima entre os pontos de comutação é de 6 mm; com duas ranhuras é de 3 mm.
