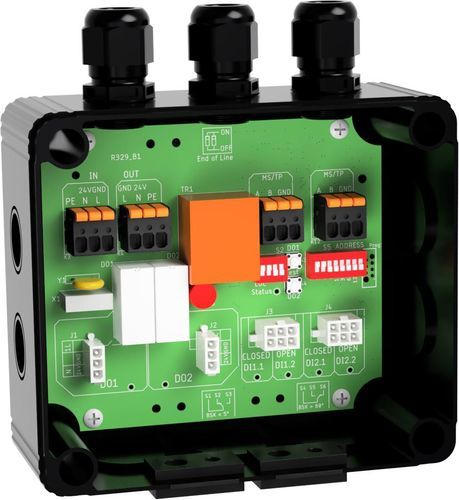

Módulo E/S digital FBB-4DI2DO.R

RS-485ModBUS RTUde 4 E

Visão geral do produto
O módulo de interface FBB-4DI2DO.R.xxx fornece quatro entradas digitais e duas saídas por relé para tarefas de comutação descentralizadas. É adequado para controlar até duas comportas corta-fogo motorizadas (BSK) com feedback (fim de curso ABERTO/FECHADO) ou como pontos de E/S remotos gerais em sistemas HVAC e de proteção contra incêndio.

Monitorização dos tempos de funcionamento medidos
O módulo suporta a monitorização dos tempos de funcionamento medidos para BSK motorizadas. Os tempos são capturados a cada operação do atuador para determinar as durações totais de abertura e fecho e medir o tempo morto (o atraso até que seja detectada a saída da posição inicial). Os valores medidos são comparados com valores máximos de referência configurados durante a colocação em serviço para identificar desvios.

Variantes e opções
A família FBB-4DI2DO.R.xxx (incluindo FBB-2DI1DO.R.xxx) está disponível em várias variantes e opções:

• Alimentação: 24 V ou 230 V. Na variante R.230 a tensão de alimentação é utilizada como alimentação de saída do relé (fase L = 230V é comutada para a saída digital através do contacto do relé).
• Opção "AMP": variantes de módulo com tomadas AMP desmontáveis para aceitar cabos/conectores pré-fabricados fornecidos comumente com atuadores BSK.

Aplicações
Projetado para comutação e monitorização descentralizadas em aplicações de ventilação e proteção contra incêndios. Usos típicos: acionamento e monitorização dos tempos de funcionamento de comportas corta-fogo motorizadas (BSK) e implementação como E/S remotas em redes de automação predial.

Especificações técnicas

• Fabricante: romutec Steuer- und Regelsysteme GmbH
• Número do produto / SKU: 00003219
• Modelo/Série: FBB-4DI2DO.R (série FBB-4DI2DO.R.xxx)
• Entradas: 4 entradas digitais
• Saídas: 2 saídas por relé
• Classificação do relé (variante R.230): utiliza a tensão de alimentação como sinal de saída (L = 230V comutado através do contacto do relé); corrente nominal do relé 16 A
• Opções de alimentação: 24 V ou 230 V
• Opção: "AMP" = variantes com tomadas AMP pré-fabricadas para cabos BSK
• Uso pretendido: controlo de até duas comportas corta-fogo motorizadas (BSK); pontos de dados descentralizados / E/S remotas
• Funções: medição de tempos de funcionamento (abertura/fecho), medição do tempo morto, comparação com valores máximos de referência configurados
• Variantes compatíveis: FBB-2DI1DO.R.xxx e outras variantes da série FBB
• Peso: 0.465 kg
• Data de lançamento (meta): 2026-04-28
