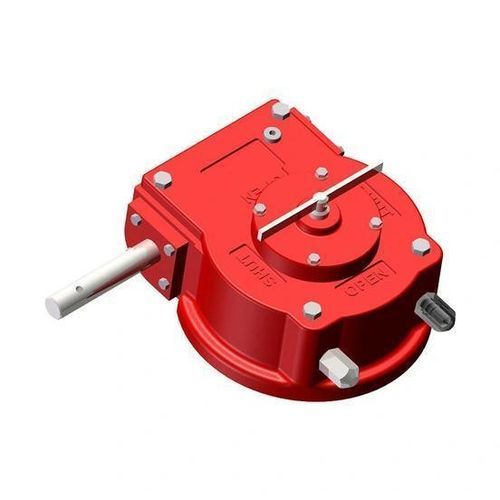

Atuador de válvula manual AB-CS

de 1/4 de volta90°em aço inoxidável

Visão geral do produto
Os atuadores de engrenagem de quarto de volta Rotork série 'AB-CS PR' são unidades industriais projetadas para permanecer continuamente submersas em meios limpos e corrosivos. Todos os modelos possuem indicador de posição, eixos de entrada e tampas de parafusos de parada em aço inoxidável 316, além de dupla proteção por anéis O e selos de placa G. Adequados para aplicações químicas, energia, obras hidráulicas, HVAC e aplicações industriais em geral.

Aplicações

• Química
• Energia
• Obras hidráulicas
• HVAC
• Aplicações industriais gerais

Características

• Carcaça em ferro fundido
• 15 modelos até 32.000 Nm (283.224 lbf.in.) de torque de saída
• Construção robusta
• Rolamentos axiais de agulhas
• Curso: 0 - 90° (±5° ajustável)
• Duplo O‑ring no quadrante
• Duplo selo de placa G
• Indicador de posição com duplo O‑ring em aço inoxidável 316
• Todas as roscas seladas com Loctite 572
• Enchimento de graxa: 90%
• Primer pintado

Especificações técnicas

• Série: atuadores de engrenagem de quarto de volta AB-CS PR
• Material da carcaça: ferro fundido
• Indicador de posição, eixos de entrada e tampas de parafusos de parada: aço inoxidável 316
• Vedação: duplo O‑ring; duplo selo de placa G
• Rolamentos: rolamentos axiais de agulhas
• Curso: 0–90° com ajuste ±5°
• Faixa de torque de saída: até 32.000 Nm (283.224 lbf.in.) em 15 modelos
• Proteção de roscas: todas as roscas seladas com Loctite 572
• Enchimento de graxa: 90%
• Acabamento: primer pintado
