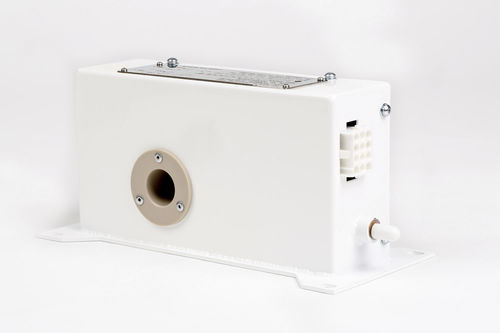

Relé de proteção de fuga à terra

de correntede potênciade nível

A unidade de fuga à terra AC / DC é uma unidade de detecção de corrente residual que é alimentada pela bateria ou alimentação AC do veículo e mede a soma da corrente nos condutores primários de 'alimentação e retorno' que passam pela sua abertura. Durante a operação normal, quando não há falha de terra presente no sistema, a corrente nos condutores "positivo" e "negativo" se anulam mutuamente, de modo que nenhuma falha seja acionada. O sinal de corrente residual medida é filtrado e retificado antes de ser alimentado em um comparador. Se a corrente for maior que um nível de detecção definido, então uma falha é sinalizada através dos contatos do relé. A saída de falha pode ser reposta após um atraso se a corrente residual cair abaixo do nível de detecção ou permanecer travada no estado de falha até que a unidade seja desligada e ligada novamente. O Rowe Hankins desenvolveu uma nova unidade de fuga à terra AC de duplo disparo que é programada digitalmente e é a próxima evolução para aplicações de detecção de desequilíbrio de corrente. Para a proteção dos circuitos de alimentação AC/DC. Saída de falha bloqueada. Certificado para aplicações ferroviárias. Ajustes sob medida para os requisitos do cliente. Compatível com as normas BSEN: BSEN 50155: 2007 Também: BSEN 60529: 1992 BSEN 50121-3-2: 2006 BSEN 61373: 2010
