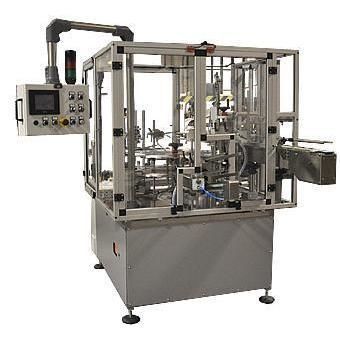

Encartuchadora vertical AV50

para a indústria de cosméticospara a indústria farmacêuticaautomática

Resumo
A AV50 é uma formadora de estojos (cartonadora) concebida para a montagem e fecho automático de estojos destinados a tubos e frascos. Fabricada pela F.C.L., a máquina é fornecida para um único formato de estojo e integra abertura, posicionamento, fecho e impressão opcional. Indicada para os setores cosmético, farmacêutico e afins.

Detalhes do produto

• Produtos tratados: tubos, frascos
• Dimensões de estojos aceites: min. 20 x 15 x 50 mm; max. 80 x 80 x 250 mm

Componentes

• Base em estrutura de aço e mesa em alumínio, totalmente revestida com painéis isolantes acústicos em plástico
• Magaz. porta-estojos regulável para comprimentos de estojo até 46 cm
• Duas estrelas rotativas reguláveis em altura com movimento intermitente comandado por cames
• Rampa de saída para estojos fechados
• 2 séries de redutores porta-estojos intercambiáveis em polixeno inseridos nas estrelas rotativas
• Séries de martelos e guias de abas para o fecho dos estojos
• Instalação elétrica
• Instalação pneumática
• Proteções integrais de segurança

Ciclo de trabalho
Os estojos pré-dobrados são carregados no magazém e colocados na posição vertical. O grupo de sucção abre as caixas e posiciona‑as no redutor porta-estojos da estrela de transporte. Seguem-se o fecho das abas inferiores e a impressão opcional em 2 ou 3 linhas, a seco ou com tinta. O estojo desloca-se por movimento intermitente até à estação de carga manual no lado do operador. Na fase final, os estojos são fechados pela parte superior e expulsos automaticamente através da rampa de saída.

Fecho e opções
Inserção das abas inferior e superior com abas contrapostas (assimétricas) ou tipo avião. Colagem superior e inferior com Hot Melt opcional. Possibilidade de soluções mistas (colagem + inserção). Impressão opcional em 2 ou 3 linhas, a seco ou com tinta.

Observações
A máquina é fornecida para um único formato de estojos (formato definido na encomenda).

Características / especificações técnicas

• Tipo: Formadora de estojos / cartonadora - modelo AV50
• Fabricante: F.C.L.
• Produtos: tubos, frascos
• Dimensões de estojo aceites: min. 20 x 15 x 50 mm; max. 80 x 80 x 250 mm
• Magazém regulável para comprimentos até 46 cm
• Transporte: estrelas rotativas com movimento intermitente por cames
• Manuseio: ventosas para abertura e redutores em polixeno
• Sistemas de fecho: inserção de abas e colagem Hot Melt opcional
• Opção de impressão: 2 ou 3 linhas, a seco ou com tinta
• Instalações elétrica e pneumática integradas
• Segurança: proteções integrais antiacidentes
• Condição de fornecimento: fornecida para um único formato de estojos
