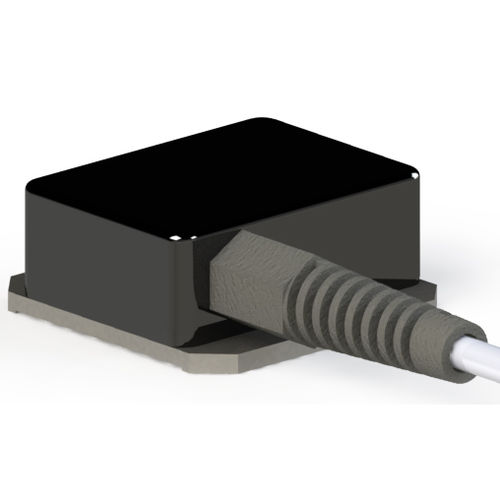

Sensor de inclinação de 2 eixos ES261 M

analógicoMEMSrobusto

Os transdutores da série ES261 têm um sensor MEMS de silício monocristalino incorporado para medir a inclinação (com referência vertical absoluta), bem como a aceleração nos eixos X e Y. Os sensores MEMS podem medir tanto acelerações estáticas como dinâmicas, pelo que podem também ser utilizados para medir inclinações que são tipicamente acelerações estáticas. Os sensores MEMS medem a aceleração e a inclinação por meio de um condensador diferencial cujas partes se movem quando é aplicada uma diferença de aceleração e de inclinação. Os sensores MEMS são extremamente robustos e podem suportar choques e vibrações fortes, com a vantagem de serem miniaturizados e com uma boa relação preço/desempenho. A série ES261 permite medir, com precisão e alta resolução, acelerações e inclinações nos eixos X e Y, com referência vertical absoluta. Quando os eixos de medição X e Y são paralelos ao horizonte, então o sensor MEMS tem a maior sensibilidade à inclinação porque a função de trabalho é sinusoidal: Inclinação (graus)= sin (aceleração/1g). Quando os eixos de medição X e Y são ortogonais ao horizonte, o sensor MEMS tem a menor sensibilidade à inclinação, porque a função de trabalho é co-senoidal: Rolamento (graus)= cosseno (aceleração/1g). Aplicações: Controlo da atitude em máquinas industriais, em veículos industriais (máquinas agrícolas, máquinas florestais e de madeira, máquinas de nivelamento, lagartas, máquinas de perfuração, máquinas de betão, etc.), em barcos, aplicações de engenharia civil (em barragens, pontes, paredes de alvenaria, edifícios históricos, etc.), aplicações geotécnicas, em antenas, plataformas inerciais, etc.
