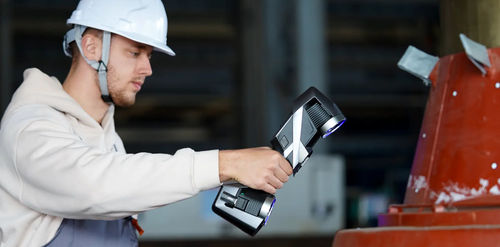

Scanner 3D KSCAN-E

de mediçãopara inspeçãoa laser

Visão geral
O KSCAN-E é um scanner 3D tudo-em-um e sem fio, concebido para medições industriais como verificação de projeto e controlo de qualidade. Integra digitalização de alta velocidade, módulo de computação integrado e conectividade sem fio para implantação rápida em oficina e campo.

Destaques

• Modos de digitalização versáteis para uma ampla gama de peças e geometrias
• Ecrã tátil integrado de alta resolução para operação autónoma
• Operação totalmente sem fio com bateria incorporada e Dual WNIC para transmissão robusta
• Arquitetura laser quad-cross e elevada taxa de frames para aquisição rápida de nuvens de pontos
• Precisão até 0,020 mm e resolução até 0,010 mm

Precisão excecional
O sistema oferece precisão rastreável adequada para inspeções não destrutivas e fluxos de trabalho metrológicos.

• Precisão: 0,020 mm
• Precisão volumétrica (Standard): 0,015 mm + 0,030 mm/m
• Precisão volumétrica (Fotogrametria integrada): 0,015 mm + 0,015 mm/m
• Precisão volumétrica (Emparelhado com MSCAN-L15): 0,015 mm + 0,012 mm/m

Medição eficiente
A tecnologia quad-cross combinada com alta taxa de frames maximiza o débito de medição e reduz o tempo de digitalização.

• Quad-cross / 4×27 linhas laser azuis (108 linhas azuis em modo ultra-rápido)
• Frame rate: 180 fps
• Débito de digitalização: até 8.290.000 medições/s

Captura de detalhes
Linhas laser azuis paralelas e câmaras industriais de alto desempenho permitem capturar características muito finas da superfície.

• Digitalização hiper-fina: 17 linhas laser azuis paralelas
• Resolução até 0,010 mm
• Ideal para folgas, ranhuras, dentes de engrenagens e detalhes de moldes

Digitalize qualquer coisa, a qualquer momento
Os modos de digitalização cobrem grandes áreas, detalhes finos e geometrias complexas:

• Digitalização ultra-rápida (108 linhas azuis)
• Digitalização hiper-fina (17 linhas azuis paralelas)
• Digitalização de grande área (38 linhas infravermelhas cruzadas)
• Digitalização de furos profundos (1 linha laser azul extra)
• Digitalização de furos & arestas (inspeção inteligente de arestas)
• Fotogrametria adaptativa para precisão volumétrica em larga escala

Totalmente sem fio e portátil
Projetado para operação com uma mão e implantação em campo: leve, módulo de computação integrado, ciclos de energia duplos, Dual WNIC e calibração rápida. Digitalização com um clique permite operação rápida sem PC.

Experiência do utilizador

• Transporte: mala de proteção compacta em tamanho de bagagem de mão; mala opcional para escala e acessórios
• Ligação sem fios: ligar o dispositivo e o router — sem cabos necessários
• Calibração rápida: 20 segundos
• Digitalização com um clique: controlo por botão inteligente para uso autónomo

Software
Compatível com o DefinSight para malha em tempo real, fluxos de inspeção avançados, processamento eficiente de dados e interface intuitiva.

Especificações técnicas

• Modelo: KSCAN-E
• Precisão: 0,020 mm
• Resolução: até 0,010 mm
• Débito de digitalização: até 8.290.000 medições/s
• Modos de digitalização: Ultra-fast / Hyperfine / Large-area / Deep-hole / Hole & edge / Adaptive photogrammetry
• Linhas laser ultra-rápidas: 108 (Quad Cross)
• Linhas laser hiperfinas: 17 linhas azuis paralelas
• Linhas laser grande área: 38 linhas infravermelhas cruzadas
• Área de digitalização: até 1440 × 1000 mm
• Tamanho do objeto: 0,05 m a 8 m
• Distâncias de trabalho: 150 mm–1500 mm (dependente do modo)
• Conexão: USB3.0 Type-B, Wi‑Fi 6 (Dual WNIC)
• Bateria & alimentação: bateria incorporada com ciclos duplos e suporte a alimentação ininterrupta
• Dimensões: 344 × 124 × 99 mm
• Ambiente: -10°C a 40°C, 10–90% HR, IP50
• Classe laser: Classe II (segurança ocular)
• Patente: múltiplas patentes nacionais e internacionais (listas do fabricante: CN, US, KR)
