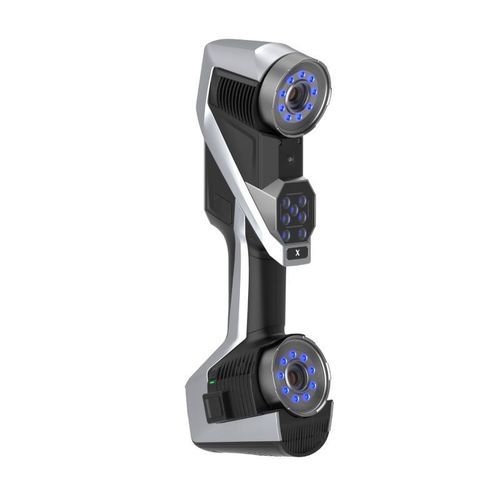

Scanner 3D KSCAN-X

de mediçãopara inspeçãoa laser

Visão geral
Com a tecnologia wireless avançada e fotogrametria adaptativa da SCANOLOGY, o KSCAN-X é um scanner 3D inteligente de grande área projetado para peças ultra-grandes, grandes e médias. Combina área de varredura ultra-larga, profundidade de campo estendida e alto rendimento para apoiar controle de qualidade e inspeção dimensional em aeroespacial, indústria pesada, ferroviário e manufatura avançada.

Destaques

• Varredura 3D de grande área, inteligente e sem fio
• Varredura a laser azul quad-cross de alta velocidade
• Área de varredura ultra-larga e profundidade de campo estendida
• Capacidade dedicada para medição de furos profundos
• Processamento a bordo e sistema de bateria dupla para operação contínua
• Fotogrametria adaptativa para precisão volumétrica consistente

Principais características

• Área de varredura até 2600 mm × 1800 mm para peças ultra-grandes
• Distância de trabalho: 0,30–2,50 m (profundidade de campo estendida)
• Modos de varredura: Large-FOV (84 linhas laser azuis); Média distância (54 / 27 cruzamentos laser azuis); Furo profundo (linha laser azul adicional)
• Alta precisão: média distância até 0,030 mm; Large-FOV até 0,075 mm
• Precisão volumétrica: 0,075 mm + 0,010 mm/m (quando pareado com barra de escala de alta precisão de 800 mm)
• Rendimento até 6.450.000 medições/s e taxas de frame até 180 FPS
• Intervalo recomendado de tamanho de objeto: 0,5 m – 15 m
• Laser seguro para os olhos: Classe II
• Resolução até 0,1 mm

Design verdadeiramente sem fio & processamento a bordo

• Módulo de processamento a bordo robusto para manipular grandes volumes de dados
• Sistema de bateria dupla para operação contínua sem cabos
• Design Dual-WNIC garantindo transferência wireless estável e de alta velocidade (Wi‑Fi 6)
• Suporta modos inteligentes sem fio e alimentação ininterrupta

Varredura mais rápida e suave

• Linhas laser azul quad-cross (4×21 em modo Large-FOV) para captura eficiente de grandes áreas
• Alta taxa de varredura e frame rate reduzem marcadores necessários e aceleram a captura

Portátil & Fácil de usar

• Design compacto e leve com case de transporte e case multifuncional opcional
• Conexão wireless: sem cabos para configuração rápida em campo e oficina
• Calibração rápida: calibração rápida de ~20 s no local
• Controles inteligentes one-touch para funções chave sem computador

Intuitivo & Adaptativo

• Tela táctil integrada e orientação inteligente para operação direta
• Suporte para telefone e botão C1 configurável para controle adaptativo

Software
Compatível com uma plataforma metrológica all-in-one para fluxos de trabalho de inspeção 3D e processamento eficiente de dados.

Especificações técnicas

• Tipo: KSCAN-X
• Modos de varredura: Large-FOV (84 linhas laser azuis); Média distância (54 / 27 cruzamentos laser azuis); Furo profundo (linha laser azul adicional); Fotogrametria adaptativa
• Precisão: Média distância: 0,030 mm; Large-FOV: 0,075 mm
• Precisão volumétrica: 0,075 mm + 0,010 mm/m (com barra de escala 800 mm)
• Taxa de varredura: até 6.450.000 medições/s
• Área de varredura: até 2600 mm × 1800 mm
• Distância de trabalho: 0,30 – 2,50 m
• Tamanho do objeto: 0,5 m – 15 m
• Classe do laser: Classe II (seguro para os olhos)
• Resolução: até 0,1 mm
• Dimensões: 344 mm × 124 mm × 99 mm
• Distância entre câmeras: 235 mm
• Interface: USB 3.0 Type-B
• Wireless: Wi‑Fi 6 (802.11a/b/g/n/ac), suporta Dual WNIC
• Modo inteligente wireless: suportado
• Alimentação ininterrupta: suportada
• Ambiente: fanless, adequado para ambientes de oficina
• Temperatura de operação: -10 ~ 40 ℃
• Umidade de operação: 10–90% UR
• Grau de proteção: IP50
• Patentes: múltiplos registros CN/US/KR (fabricante)
• Observações: Desempenho avaliado conforme normas ISO / JJ F / VDI/VDE; precisão volumétrica testada com barra de escala 800 mm
