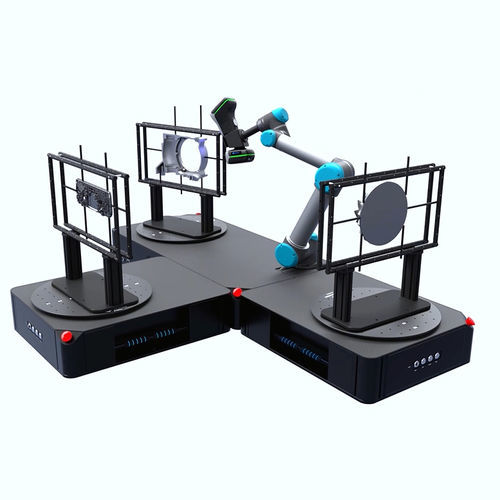

Máquina de medição tridimensional controlada por computador AM-DESK series

com controle manualsem braçospara peças grandes

Visão geral
AM-DESK conecta-se a robôs colaborativos e scanners 3D SCANOLOGY para realizar medições 3D automatizadas e contínuas de peças em oficinas, laboratórios e em campo. A estação executa sequências de inspeção sem supervisão e gera relatórios comparando as coordenadas 3D medidas com os dados CAD.

Software
Inclui DefinSight-Automation com interface intuitiva para interação homem‑máquina. O software suporta múltiplos protocolos de comunicação para integrar cobots, posicionadores multiposição e periféricos, permitindo fluxos de trabalho de medição automatizados e operação remota.

Destaques

• Instalação rápida: configuração plug-and-play para implantação imediata.
• Expansibilidade modular com acessórios: scanner 3D, cobot, posicionador, bandeja.
• Proteção do operador com guarda e conformidade CE.
• Programável via PLC e controle por servomecanismo; suporta rotinas de calibração automatizada.
• Ligação por um botão e modo manual para maior flexibilidade.
• Suporta sequências de medição automatizadas com posicionadores múltiplos e robôs colaborativos.

Desempenho e aplicações
Projetada para inspeção automatizada de peças de fundição, plásticas, estampadas e outros componentes até 100 kg. Aplicações típicas: controlo de qualidade, deteção de defeitos, captura para engenharia reversa, prototipagem rápida e relatórios automatizados em linhas de produção e laboratórios.

Acessórios e implantação
Peso da estação ≈75 kg com área ≈1 m². Tempo de instalação típico ≈5 minutos com alimentação 110–220 V; carrinho móvel opcional para relocação rápida. Funciona com posicionadores plug-and-play para expandir a área de trabalho e alterar caminhos de medição instantaneamente. Nota: AM-DESK Lite não suporta ligação a múltiplos posicionadores e não suporta calibração totalmente automatizada.

Segurança
Marcado CE; inclui arranjo de emergência em série, indicadores sonoros e visuais de perigo e força/distância controlável por servomecanismo para operação segura. Quando integrado com cobots, suporta deteção de colisão em múltiplos níveis e deteção de segurança por sensores para parar a operação em condições anormais.

Itens incluídos / compatíveis

• Variantes da estação: AM-DESK (padrão), AM-DESK Lite
• Módulos compatíveis: Scanner 3D, Cobot, Positioner, Tray
• Cobots/robôs típicos suportados: ver secção de especificações técnicas

Características / Especificações técnicas

• Tipo: AM-DESK 60120 ; AM-DESK Lite
• Dimensões: 1200 x 600 x 177 mm (47.2 × 23.6 × 7.0 in) ; AM-DESK Lite: 1200 x 600 x 180 mm (47.2 × 23.6 × 7.1 in)
• Peso: 75 KG (165.3 lb) ; AM-DESK Lite: 70 KG (154.3 lb)
• Carga útil do prato: ≤125 KG (275.6 lb) ; AM-DESK Lite: ≤75 KG (165.3 lb)
• Velocidade máxima de rotação do prato: 50°/S ; AM-DESK Lite: 40°/S
• Interface de comunicação: TCP/IP
• Robôs suportados:
  • UR5
  • AUBO i5
  • JAKA ZU5
  • Han's E05-L
  • ELITE CS66 / EC66 / EA66
  • EFORT ECR5
  • FAIR FR5
• Alimentação: 110 V–220 V / 50–60 Hz ; AM-DESK Lite: 220 VAC / 50–60 Hz
• Potência máxima: 900 W ; AM-DESK Lite: 700 W
