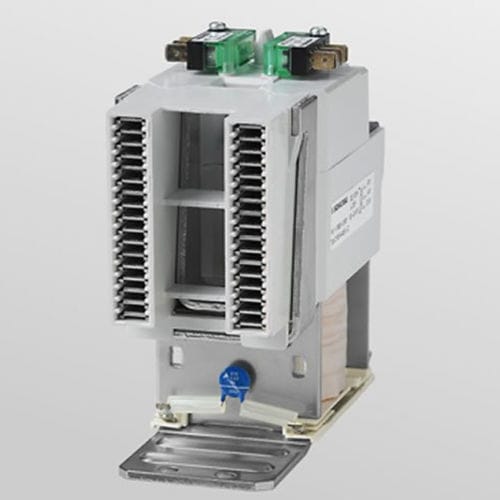

Contator eletromagnético C195 series

de alta tensãounipolarIEC

A série C195 da Schaltbau representa contactores configuráveis, monopolares AC e bidireccionais DC NO ou de comutação até 1500 volts de tensão nominal e corrente contínua até 320 amperes. A série modular C195 baseia-se numa vasta gama de contactores AC ou DC até 1500 volts de tensão nominal de isolamento e 320 A de corrente contínua. O C195 X pode comutar a tensão CC bidireccionalmente. Dispõe de ímanes de rutura e de uma câmara de arco elétrico. Os modelos biestáveis não necessitam de qualquer corrente em funcionamento contínuo e evitam a descarga profunda dos sistemas de bateria. O acionamento magnético de todos os modelos pode ser ativado utilizando tensões de 24 a 110 volts CC. Dois interruptores de ação rápida S870 comunicam o estado de comutação dos contactos principais ao sistema de controlo de nível superior. Os contactores AC e DC da série C195 podem comutar frequentemente cargas. Desenvolvidos para utilização em carruagens de comboio, também funcionam em temperaturas ambiente extremas. Caraterísticas Design compacto - tensão nominal de isolamento de 1.500 V Versão de corrente contínua unidirecional C195 A com ímanes de rutura e câmaras de arco Versão bidirecional C195 X - até 1.500 V de tensão nominal de isolamento Modelos biestáveis como mecanismo de proteção de descarga profunda para baterias Contactos auxiliares com interruptores de ação rápida Temperatura ambiente: -40°C até +70°C Aplicações: Cargas DC elevadas comutam frequentemente
