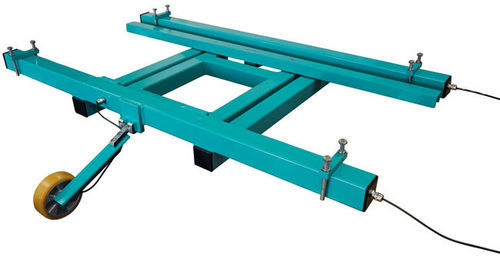

Balança integradora

Visão geral
Medição contínua de materiais a granel em correias transportadoras. A balança de correia com rolo único regista o peso do material numa secção da correia equipada com células de carga, permitindo registo contínuo de peso e cálculo do caudal em t/h.

Características

• Registo contínuo de peso
• Taxas de transporte: 45–800 t/h
• Larguras da correia: 500–1.350 mm
• Recolha de dados eficiente através da unidade de controlo integrada
• Fácil instalação no local
• Baixa profundidade de instalação

Princípio de medição
O peso do material transportado é medido por uma célula de carga bending-beam com extensómetros. A velocidade da correia é registada continuamente por uma roda de medição com sensor de velocidade. O caudal (t/h) é calculado a partir do peso e da velocidade da correia.

Avaliação / Controlo
A avaliação dos sinais e o cálculo dos valores são efectuados por um PLC integrado num armário de comando compacto. A unidade de comando está equipada de série com interface Profinet para facilitar a integração na automatização da fábrica.

Montagem / Conceção mecânica
A balança destina-se a montagem simples em correias transportadoras existentes. As barras de suporte da balança são aparafusadas à estrutura do transportador. A construção normalizada permite adaptar a balança a diferentes larguras de correia, encurtando as barras, tornando-a adequada para aplicação universal.

Especificações técnicas

• Acabamento: lacado
• Material da célula de carga: aço inoxidável
• Precisão alcançável: ± 0,03 %
• Grau de protecção da célula: IP 68
• Capacidade de sobrecarga mecânica: até 5× a carga nominal (com base na distância nominal de transporte)
• Caudal máximo: aprox. 800 t/h
• Precisão do sistema: tip. 1–2 % entre 20 e 100 %
• Temperatura de funcionamento: -20 °C … +50 °C
• Intervalo de larguras de correia: 500 – 1.350 mm (dependendo da correia no local)
