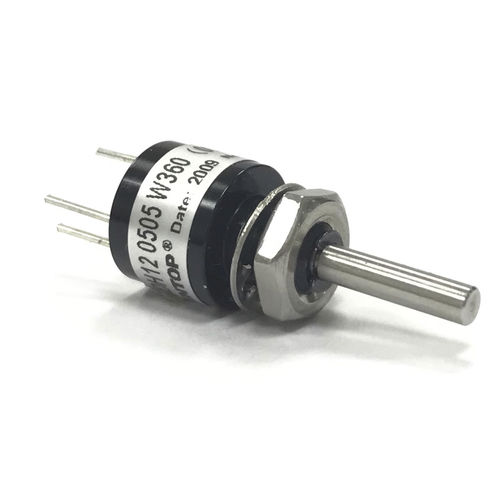

Encoder angular absoluto WDH12
magnéticocom potenciômetro12 bits

encoder angular absoluto
encoder angular absoluto
encoder angular absoluto
Guardar nos favoritos
Comparar


Características

Tipo
absoluto
Tecnologia
magnético, com potenciômetro
N.º de voltas de encoders absolutos
12 bits
Características mecânicas
sem contato, monovolta, de eixo maciço
Sinal de saída
analógico, com saída de tensão
Tensão de alimentação
5 Vcc
Material
em aço inoxidável, em alumínio
Grau de proteção
à prova de explosão, robusto, com resistência a choques, para ambientes agressivos, com sistema de segurança, IP54, robusto
Aplicações
industrial, para motor, para OEM, para ambientes hostis, para ambiente externo
Outras características
compacto, miniatura
Diâmetro do invólucro

12 mm
(0,47 in)

Diâmetro do eixo

3 mm
(0,12 in)

Comprimento

39,8 mm
(1,567 in)

Velocidade de rotação

MÁX: 1.500 rpm
(9.425 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Temperatura de processo

MÁX: 125 °C
(257 °F)

MÍN: -30 °C
(-22 °F)

Descrição

Potenciómetro Sem Contacto Série WDH12 de 1 volta (Patenteado) - Sensor magnético rotativo - Versão económica - Tamanho do bolso, diâmetro da caixa Φ12mm - Bushingmount - Direcção de saída: Sentido dos ponteiros do relógio (W), Sentido contrário aos ponteiros do relógio (C) - Ângulo eléctrico efectivo: Qualquer ângulo dentro de 360° Especificações Mecânicas Gernerais - Ângulo mecânico: 360° (Interminável) - Grau de protecção: IP54 - Torque de funcionamento: <2,5mN.m - Velocidade máxima: 1500 rpm - Expectativa de vida: 20,000,000 Especificações Ambientais - Gama de temperaturas de funcionamento: -30°C~+125°C - Gama de temperatura de armazenamento: -30°C~+125°C Especificações eléctricas generativas - Modelo padrão: WDH12 0505 W360 - Tensão de entrada: 5V±10% - Sinal de saída: 0~5V - Consumo actual (sem carga): <16mA - Desvio de saída de ambas as extremidades: 10KΩ - Ângulo eléctrico efectivo: 360° - Tolerância de linearidade independente: ±0,3% - Resolução: 4096(12bit) - Taxa de actualização: 0.3ms Especificações especiais disponíveis - Comprimento especial do eixo. - Diâmetro especial ou maquinagem especial na haste (como fenda da haste, engordurada, etc.) Para outros requisitos especiais, por favor contacte-nos em trade1@sakae.cn

---
