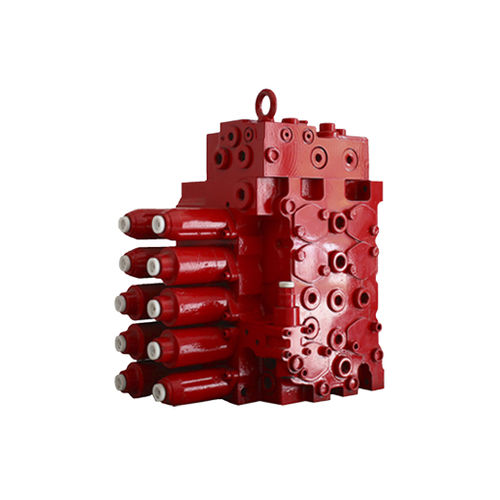

Válvula globo HLMX

hidráulicade controlereta

O sistema adopta vias de óleo paralelas e cada atuador pode funcionar sozinho ou em simultâneo. Durante o funcionamento, a válvula de retenção de cada circuito pode impedir que o óleo flua para trás. Na posição intermédia, a válvula de descarga secundária pode evitar bolsas de ar e manter a carga. O laço do braço do balde pode adotar o fornecimento de óleo separado ou em combinação. Quando o óleo é fornecido separadamente, o movimento do braço do balde pode ser controlado com precisão. Quando o óleo é fornecido de forma combinada, o cilindro do braço do balde pode ser rapidamente recuperado para evitar a geração de bolsas de ar. Funções especiais: deslocação em linha reta, rotação prioritária, convergência do balde, bloqueio do braço do balde, regeneração do braço do balde, ação rápida do braço do balde. A válvula de reserva pode ser utilizada para adicionar garras e martelo demolidor, etc. Aplicação A válvula de controlo multidirecional HLMX15R é utilizada principalmente em escavadoras hidráulicas de 20~22 toneladas para controlar a lança da escavadora, o braço do balde, o balde, a deslocação e a rotação e para levantar a lança da escavadora, estender e contrair o braço do balde, carregar e descarregar o balde, rodar a parte superior e conduzir a parte inferior da escavadora. A válvula multidirecional adopta uma estrutura combinada que integra uma válvula de inversão de quatro vias (direita) e uma válvula de inversão de cinco vias (esquerda); a lança e o cilindro do braço do balde são controlados por duas válvulas de inversão, respetivamente, que podem atingir várias velocidades de funcionamento. A bomba principal 1 (bomba dianteira) fornece óleo sob pressão aos mecanismos de deslocação e rotação esquerdos, à lança 2 e ao braço do balde 1; a bomba principal 2 (bomba traseira) fornece óleo sob pressão ao mecanismo de deslocação direito, ao equipamento de apoio, à lança 1, ao balde e ao braço do balde 2.
