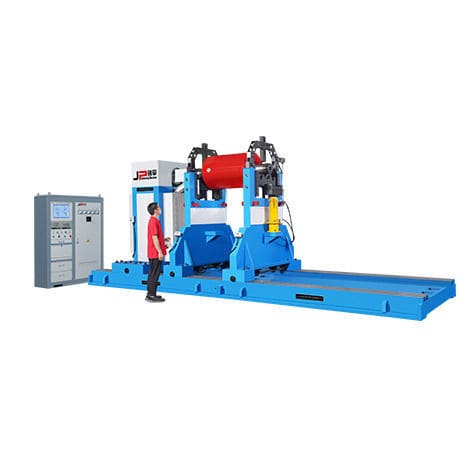

Balanceadora horizontal PHW-20000H

dinâmicapara sopradorpara peças grandes

Aplicação É utilizada para a correção do desequilíbrio de peças rotativas como rotores de motores grandes e médios, sopradores, impulsores centrífugos, cilindros de secagem e rolos. Características - Esta máquina adota o sistema de medição Jianping, o balanceamento dinâmico e estático estão disponíveis. - Os modos de rolamento são até 10 tipos. - A adição e remoção de peso, a rotação CW e CCW podem ser personalizadas de forma flexível. - As unidades de exibição da quantidade e do ângulo de desequilíbrio podem ser personalizadas para realizar a conversão de unidade em tempo real para atender às diferentes necessidades dos clientes. - Adota acoplamento universal ou transmissão por caixa de engrenagens, pode obter uma variedade de velocidades de balanceamento ou regulação de velocidade contínua. Dados Técnicos Aplicável a peças pequenas, médias, grandes e enormes. Veja as tabelas abaixo para especificações detalhadas. Peças Pequenas Dados técnicos de relance PHW-160H PHW-300H PHW-500H Faixa de Massa da Peça (kg) 160 300 500 Diâmetro Máximo da Peça (mm) Φ1000 Φ1200 Φ1500 Distância Entre Dois Rolamentos de Suporte (mm) Min 60 Min 60 Min 60 Faixa de Diâmetro do Jornal da Peça (mm) Φ15~75 Φ15~75 Φ15~75 Distância Máxima entre a Flange de Condução e o Suporte de Rolamento Direito (mm) 1500 1500 1500 Velocidade de Rotação do Eixo Principal (r/min) 600,1095 600,1095 600,1095 Potência do Motor (kw) 3 3 4 Torque do Eixo de Junta Universal (N·m) 60 60 60 Comprimento da Cama (mm) 2500 2500 2500 Quantidade de Desequilíbrio Residual Mínima Alcançável (emar) ≤0.5g· mm/kg Peças Médias Dados técnicos de relance PHW-1000H PHW-2000H PHW-3000H PHW-5000 Faixa de Massa da Peça (kg) 1000 2000 3000 5000 Diâmetro Máximo da Peça (mm) Φ1600 Φ1800 Φ2100 Φ2400 Distância Entre Dois Rolamentos de Suporte (mm) Min 60 Min 60 Min 60 Min 320 Faixa de Diâmetro do Jornal da Peça (mm) Φ25~120 Φ25~120 Φ25~120 Φ40~380 Distância Máxima entre a Flange de Condução e o Suporte de Rolamento Direito (mm) 1600 1900 1900 2500 Velocidade de Rotação do Eixo Principal (r/min) 600,1095 485,818 133,255,396,634,970 133,255,396,634,970 Potência do Motor (kw) 4 7.5 7.5 15 Torque do Eixo de Junta Universal (N·m) 250 300 700 1250 Comprimento da Cama (mm) 2500 3000 3000 4000 Quantidade de Desequilíbrio Residual Mínima Alcançável (emar) ≤0.5g· mm/kg Peças Grandes Dados técnicos de relance PHW-10000H PHW-15000H PHW-20000H PHW-30000 Faixa de Massa da Peça (kg) 10000 15000 20000 30000 Diâmetro Máximo da Peça (mm) Φ2400 Φ2800 Φ2800 Φ3000 Distância Entre Dois Rolamentos de Suporte (mm) Min 320 Min 450 Min 600 Min 600 Faixa de Diâmetro do Jornal da Peça (mm) Φ60~400 Φ60~400 Φ60~400 Φ80~500 Distância Máxima entre a Flange de Condução e o Suporte de Rolamento Direito (mm) 4000 4200 5200 6000 Velocidade de Rotação do Eixo Principal (r/min) 133,255,396,634,970 138,237,396,644,1000 138,237,396,644,1000 138,237,396,644,1000 Potência do Motor (kw) 22 30 55 75 Torque do Eixo de Junta Universal (N·m) 2250 2250 5000 7800 Comprimento da Cama (mm) 5500 6000 7000 8000 Quantidade de Desequilíbrio Residual Mínima Alcançável (emar) ≤0.5g· mm/kg Peças Enormes Dados técnicos de relance PHW-50000 PHW-80000 PHW-100000 Faixa de Massa da Peça (kg) 50000 80000 100000 Diâmetro Máximo da Peça (mm) Φ3600 Φ4000 Φ4200 Distância Entre Dois Rolamentos de Suporte (mm) Min 600 Min 600 Min 600 Faixa de Diâmetro do Jornal da Peça (mm) Φ80~560 Φ80~560 Φ100~650 Distância Máxima entre a Flange de Condução e o Suporte de Rolamento Direito (mm) 7000 7500 9500 Velocidade de Rotação do Eixo Principal (r/min) 138,235,348,505,729,955 138,235,348,505,729,955 124,187,255,373,473,627,853,1588 Potência do Motor (kw) 110 160 200 Torque do Eixo de Junta Universal (N·m) 10000 15000 18000 Comprimento da Cama (mm) 9000 10000 12000 Quantidade de Desequilíbrio Residual Mínima Alcançável (emar) ≤1g· mm/kg Notas: 1) Conversão de frequência 2) Pode adicionar a 75-180 3) Pode adicionar a 120~240 4) Regulação de velocidade contínua - Aplicação: Rotores de motores grandes e médios, sopradores, impulsores centrífugos, cilindros de secagem, rolos - Características: Sistema de medição Jianping, balanceamento dinâmico/estático, até 10 modos de rolamento, unidades personalizáveis, acoplamento universal ou transmissão por caixa de engrenagens, regulação de velocidade contínua - Dados Técnicos: Veja as tabelas para especificações detalhadas para peças pequenas, médias, grandes e enormes
