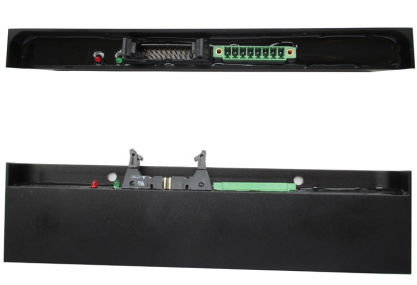

Sensor magnético MGS-H01

O MGS-H01 é um sensor analógico de saída de tensão de navegação magnética tipo step para AGV. O MGS-01 é composto por elementos sensores magnéticos originais de 15 bit, codificador e conversor D/A. A tensão analógica de passo (Deviation out) muda proporcionalmente a uma posição relativa entre o MGS-H01 e uma fita guia magnética. O MGS-H01 possui uma função de seleção de rota que sinaliza as mudanças de tensão do degrau de acordo com o sinal de instrução. O sinal de porta (Gate out) indicando uma área controlável é simultaneamente de saída. O sensor magnético guia MGS-H01 desenvolvido pela Yuanben, possui um sensor magnético de posição especial utilizado para encontrar um pequeno campo magnético (um caminho magnético é instalado no chão), e para manter a direção do AGV continuamente sob controle. Os sensores magnéticos de orientação dão sinal sobre os desvios de posição do AGV quando o AGV passa pelo caminho magnético, fornece uma tensão de saída proporcional à taxa de rotação no seu eixo central do caminho magnético. É um sensor analógico. O sensor pode guiar veículos com a ajuda de um pequeno campo magnético instalado ao longo do percurso da guia magnética, no piso. o percurso da guia magnética AGV é normalmente de 50mm de largura e 1,0~1,5 de espessura, o custo para instalar tal percurso da guia é uma fração do custo de instalação de outro tipo de fio guia O caminho de guia magnético pode ser facilmente instalado em pisos de madeira e outros tipos de ambiente não adequados para a instalação de cabos-guia.
