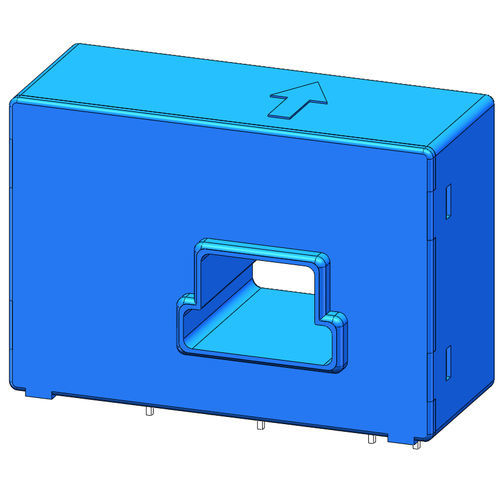

Sensor de corrente de efeito Hall de circuito fechado SCB31

Detalhes do produto
O sensor de corrente Hall de laço fechado série SCB31 é uma nova geração de sensores de corrente de laço fechado baseados no princípio do efeito Hall. Ele pode medir com precisão corrente contínua, alternada e pulsada, bem como outras formas de onda irregulares em condições de isolamento elétrico. Perfurações de tipo quadrado, usadas para conexões de cobre, são amplamente utilizadas em inversores, fontes de alimentação, painéis DC e máquinas de solda, etc.

Dados técnicos

• Corrente nominal eficaz (Ipn): ±100AT / ±200AT
• Faixa de medição (Ip): 200AT / 420AT
• Resistência de estrada Rmax: 20~80Ω / 12~70Ω
• Corrente de saída: ±50mA / ±100mA
• Relação de voltas: 1:2000
• Resistência de medição: 40Ω
• Tensão de trabalho: DC ±12V ou ±15V (±5%)
• Precisão @ Ta=25°C: ±0.5% FS
• Linearidade @ Ta=25°C: ±0.1% FS
• Corrente de offset: < ±0.2mA / < ±0.1mA
• Características de temperatura de offset: < ±0.2%/°C
• Deriva térmica de Vo: Valores típicos ±0.1mA, máximo ±0.5mA / Valores típicos ±0.05mA, máximo ±0.25mA
• Precisão de seguimento Di/Dt: >100A/us
• Largura de banda: DC ~100kHz
• Tempo de resposta: < 1uS
• Deslocamento de histerese: < 0.5mA (se=F.S. 0<--- --->Corrente nominal eficaz)
• Tensão de resistência: 3kVrms/50Hz/min
• Consumo de corrente: 10mA + corrente de saída
• Temperatura de operação: -40~+125°C
• Temperatura de armazenamento: -40~+125°C

Dimensões (mm)

• Erro de tamanho: ±0.5mm
• Abertura primária: □17*4.5+13*6.5mm
• Saída de precisão: □0.64*0.56mm*4, Corte recomendado para PCB: 0.9mm
• A direção de indicação IP é a direção positiva da corrente
• Uma fiação incorreta pode danificar o sensor

Características / Especificações técnicas

• Sensor de corrente Hall de laço fechado
• Mede correntes DC, AC, pulsadas e de forma de onda irregular
• Isolamento elétrico
• Perfuração quadrada para conexões de cobre
• Aplicações: inversores, fonte de alimentação, painel DC, máquinas de solda
• Corrente nominal eficaz: ±100AT / ±200AT
• Faixa de medição: 200AT / 420AT
• Corrente de saída: ±50mA / ±100mA
• Relação de voltas: 1:2000
• Tensão de trabalho: DC ±12V ou ±15V (±5%)
• Precisão: ±0.5% FS
• Linearidade: ±0.1% FS
• Largura de banda: DC ~100kHz
• Tempo de resposta: <1uS
• Temperatura de operação: -40~+125°C
