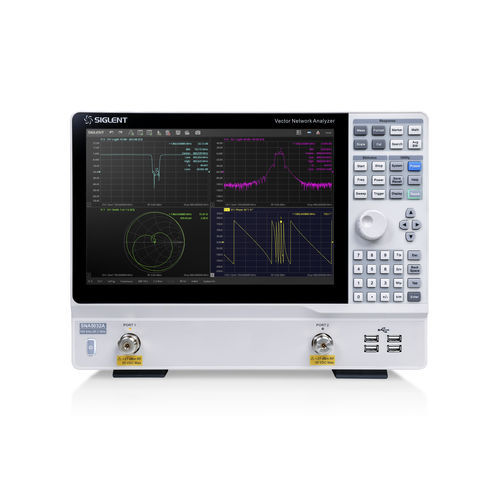

Analisador de sinal SNA5000A Series

de rede vetorialde espectrode impedância

A série SIGLENT SNA5000A de analisadores de rede vectoriais tem uma gama de frequências de 9 kHz a 8,5 GHz e de 100 kHz a 26,5 GHz, que suportam medições de parâmetros de dispersão de 2/4 portas, parâmetros diferenciais e parâmetros no domínio do tempo. A série SNA5000A de VNAs é uma instrumentação eficaz para determinar o fator Q, a largura de banda e a perda de inserção de um filtro. Dispõem de conversão de impedância, movimento do plano de medição, teste de limites, teste de ondulação, simulação de fixação e ajustes de remoção/inserção de adaptadores. Os VNAs têm cinco tipos de varrimento: Modo de frequência linear, modo de frequência logarítmica, modo de varrimento de potência, modo de tempo CW e modo de varrimento de segmentos. Os VNAs da série SNA5000A também suportam correção de parâmetros de dispersão de SOLT, SOLR, TRL, Response e Enhanced Response para maior flexibilidade em aplicações de I&D e fabrico. Características principais -Gama de frequências: 9 kHz - 8,5 GHz e 100 kHz - 26,5 GHz -Resolução de frequência: 1 Hz -Resolução de nível: 0.05 dB -Gama de IFBW: 10 Hz~3 MHz -Faixa de ajuste do nível de saída: --55 dBm ~ +10 dBm -Faixa dinâmica: 125 dB -Tipos de calibração: Calibração de resposta, Calibração de resposta melhorada, Calibração de uma porta completa, Calibração de duas portas completas, Calibração de três portas completas, Calibração de quatro portas completas, Calibração TRL -Tipos de medição: Medição de parâmetro de dispersão, medição de parâmetro diferencial, medição de recetor, análise de parâmetro no domínio do tempo, teste de limite, teste de ondulação, conversão de impedância, simulação de fixação, remoção/inserção de adaptador, análise de espetro, compensação de frequência, medição de misturador escalar -Conexões de Bias-Tee interno -Interface: LAN, dispositivo USB, anfitrião USB (USB-GPIB)
