Silenciador para êmbolo pneumático SEB series

de arpara ar comprimidopara automatismo

Descrição do modelo

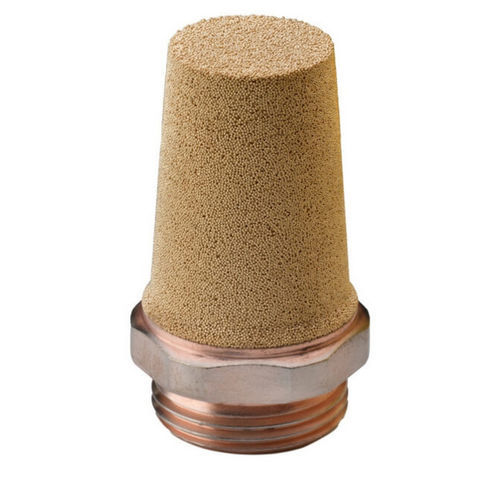

Silençiador SEB em bronze sinterizado, corpo cónico montado numa base hexagonal em aço revestido de cobre, fabricado pela Sinterfiltri.

Características principais

• Composição do elemento filtrante: 89% Cobre, 11% Estanho (bronze esférico sinterizado)
• Limite de filtração: de 5 µ a 120 µ
• Tolerâncias de fabrico: ± 3%
• Base: Hexagonal
• Material de ligação: Aço revestido de cobre
• Rosca: GAS-BSP ref. UNI EN ISO 228-1:2003 (itens com código M têm rosca métrica)

Tabela de dimensões (unidades em mm)
Codice | Articolo | A | Diam | B | C | D | E | H | Ch
1011 | SEB M 5 | M5 | 2.80 | 4.50 | 5.50 | 3.50 | 4.00 | 17.00 | 7.00
1012 | SEB 1/8 | 1/8" | 7.00 | 8.50 | 10.50 | 4.50 | 3.80 | 21.00 | 12.00
1013 | SEB 1/4 | 1/4" | 9.50 | 11.00 | 12.50 | 6.00 | 4.50 | 27.00 | 15.00
1014 | SEB 3/8 | 3/8" | 12.00 | 14.00 | 17.00 | 7.00 | 5.40 | 35.00 | 19.00
1015 | SEB 1/2 | 1/2" | 15.50 | 17.00 | 20.50 | 8.00 | 6.00 | 41.50 | 23.00
1016 | SEB 3/4 | 3/4" | 19.50 | 21.00 | 26.50 | 9.00 | 7.50 | 54.00 | 30.00
1017 | SEB 1 | 1" | 26.00 | 26.50 | 33.00 | 11.00 | 9.00 | 66.00 | 36.00

Níveis de ruído (6 BAR)

• 1/8 — 79 dB
• 1/4 — 78 dB
• 3/8 — 82 dB
• 1/2 — 85 dB
• 3/4 — 94 dB
• 1 — 95 dB

Níveis de ruído (4 BAR)

• 1/8 — 76 dB
• 1/4 — 75 dB
• 3/8 — 81 dB
• 1/2 — 84 dB
• 3/4 — 90 dB
• 1 — 92 dB

Descrição
Os filtros silenciadores SEB da Sinterfiltri são fabricados numa liga de bronze esférico sinterizado (89% Cobre, 11% Estanho). A estrutura porosa permite a filtragem de gases e fluidos e a geometria do silenciador reduz o ruído e as vibrações geradas pelo fluxo. As dimensões estão em milímetros; as tolerâncias de medição referem-se a EN-22768 / ISO-2768-c (medida ch +0 / -0.10 mm).

Aplicações

• Automação industrial e sistemas com ar comprimido
• Sistemas a vácuo
• Aplicações especiais mediante pedido
• Descargas de ar, válvulas e cilindros pneumáticos
• Outras aplicações sob solicitação

Especificações técnicas

• Série / Modelo: SEB
• Material (elemento filtrante): Bronze esférico sinterizado (89% Cobre, 11% Estanho)
• Limite de filtração: 5 µ – 120 µ
• Tolerâncias de fabrico: ± 3%
• Base: Hexagonal
• Material de ligação: Aço revestido de cobre
• Rosca padrão: GAS-BSP ref. UNI EN ISO 228-1:2003 (itens codificados M têm rosca métrica)
• Tabela de dimensões incluída acima
• Níveis de ruído especificados a 6 BAR e 4 BAR para cada tamanho
• Fabricado na Itália (fábrica de Turim)
• SCIP number: 7e27207e-6252-47d9-8d4f-9ec741c7f047
