Válvula de diafragma

manualpara a indústria farmacêuticametálica

Visão geral
Para instalações modernas de fabrico de substâncias na indústria farmacêutica, a SISTO (SISTO Armaturen), em conjunto com a empresa-mãe KSB SE & Co. KGaA, produz corpos de válvulas de diafragma por manufatura aditiva metálica (impressão 3D metálica). Esta abordagem permite a produção a partir de pó metálico quando o material forjado não está disponível, melhorando a disponibilidade de materiais e os prazos de entrega, e permitindo a seleção de materiais adequada para aplicações de elevada resistência.

Benefícios chave e justificativa
A manufatura aditiva permite a produção de componentes do corpo da válvula a partir de pó metálico em vez de blocos forjados, respondendo a carências de matérias-primas e longos prazos, ao mesmo tempo que possibilita novas geometrias e potenciais reduções de peso.

Vantagens da manufatura aditiva

• Maior disponibilidade: A produção a partir de pó metálico melhora a disponibilidade de materiais e reduz os prazos de entrega.
• Elevada flexibilidade: A ausência de limites geométricos do material forjado permite geometrias complexas e ciclos de engenharia mais rápidos, reduzindo a duração dos projectos.
• Maior homogeneidade do material: As peças produzidas aditivamente apresentam homogeneidade superior em comparação com componentes forjados.
• Qualidade inalterada: As peças fabricadas aditivamente são sujeitas às mesmas inspecções de qualidade que as peças fabricadas de forma convencional; cada lote de produção é testado e monitorizado.
• Leves e eficientes em espaço: O material é adicionado apenas onde é necessário, resultando em corpos de válvulas de diafragma significativamente mais leves.
• Conformidade com a Directiva de Equipamentos sob Pressão: A adequação dos materiais para impressão 3D foi testada e documentada com a participação da TÜV Rheinland; as válvulas de diafragma fabricadas aditivamente cumprem os requisitos da PED 2014/68/UE.

Normas de qualidade e ensaios
A conformidade dos materiais e os parâmetros de produção para a manufatura aditiva foram verificados e documentados pela SISTO com a participação da TÜV Rheinland. A produção é certificada pela TÜV; os parâmetros físicos de todas as peças fundidas são monitorizados continuamente e registados. O nível de qualidade é equivalente ao dos componentes de válvulas de diafragma forjados comparáveis.

Concepção e perspetivas futuras
A SISTO destaca as novas possibilidades de concepção oferecidas pela manufatura aditiva, adicionando material apenas onde é necessário. A empresa espera que os processos aditivos se desenvolvam para maior velocidade e eficiência e prevê um aumento da procura por soluções personalizadas de válvulas de diafragma, com investimentos contínuos em I&D.

Características técnicas / especificações

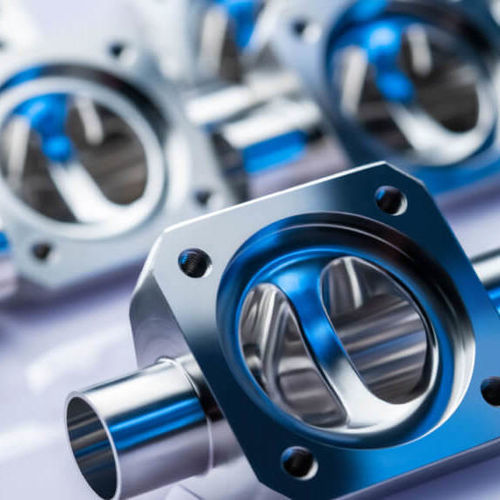

• Tipo de produto: Componentes de corpo de válvulas de diafragma fabricados por manufatura aditiva (impressão 3D metálica)
• Materiais principais: Pó metálico, p.ex. ligas de alta qualidade à base de níquel
• Vantagens de fabrico: Redução dos prazos, corpos de válvula mais leves, maior liberdade de concepção
• Propriedades do material: Homogeneidade melhorada face a componentes forjados
• Controlo de qualidade: Ensaios por lote; monitorização contínua dos parâmetros físicos das peças fundidas
• Certificação / conformidade: Testado e documentado com participação da TÜV Rheinland; cumpre a Directiva de Equipamentos sob Pressão (PED) 2014/68/UE
• Indústrias previstas: Instalações de fabrico farmacêutico e biotecnológico
