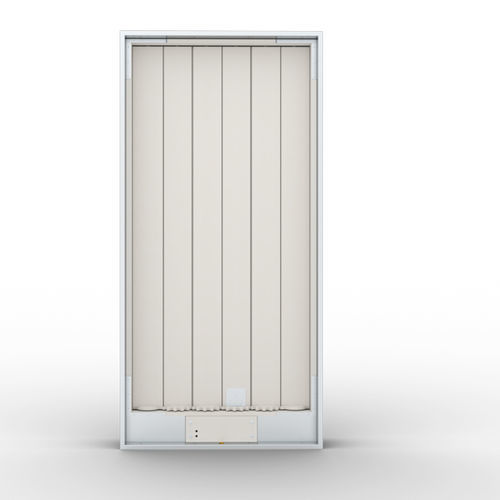

Válvula corta-fogo retangular WKS-P

Os amortecedores WKS-P são constituídos por uma caixa de secção retangular, lâminas móveis e um sistema de acionamento. A caixa do amortecedor é feita de placas à prova de fogo e elementos estruturais de aço. As lâminas móveis de compósito de silicato mineral são fixadas à caixa com pinos metálicos. De um lado, a caixa é rematada por uma flange de aço que pode ser equipada com uma grelha basculante ou uma tampa perfurada fixa. A outra extremidade da caixa é rematada com um conetor de aço que permite uma ligação fácil e opcional dos elementos da conduta com a comporta. Existem vedantes intumescentes montados no lado interior da caixa e nas lâminas. A sua caraterística é o aumento de volume a altas temperaturas, preenchendo firmemente todas as fugas entre o deflector e o corpo. Um vedante de bolha assegura a estanquidade à temperatura ambiente. O amortecedor WKS-P está equipado com um mecanismo de acionamento inovador, que assegura a contra-rotação das lâminas. O mecanismo é composto, entre outros, por engrenagens de materiais resistentes ao fogo, lâminas e um acionador elétrico. A velocidade do ar admissível para o registo WKS-P numa conduta de ligação BxH é de 12 m/s. Acabamento Como sistema de acionamento é utilizado o atuador elétrico BEN, BEE ou BE da BELIMO. A comutação entre a posição aberta e fechada da comporta (e vice-versa) pode ser feita depois de a alimentação eléctrica ter sido ligada ao atuador. Existem micro-interruptores permanentemente instalados no atuador para indicar a posição aberta/fechada da comporta. Os registos WKS-P não têm molas de retorno (a perda de tensão não causará o movimento das lâminas de isolamento do registo).
