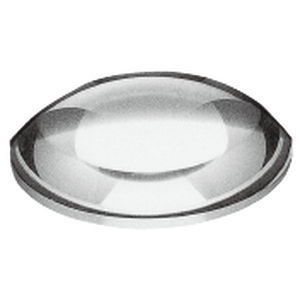

Lente plano-convexa TS-02 series

simplesem vidro BK7em vidro óptico

Visão geral do produto
Lentes plano-convexas têm comprimento focal positivo e são usadas para ampliação de imagem, focalização e colimação em sistemas ópticos de conjugado infinito. Normalmente iluminadas pelo lado convexo para minimizar a aberração esférica; o lado plano produz o feixe focado. Itens padrão são fornecidos sem revestimento; antirreflexo (AR) e outros revestimentos disponíveis como opções personalizadas.

Aplicações

• Ampliação de imagem em conjuntos ópticos
• Colimação de feixes laser ou LED
• Focalização em sistemas de imagem e iluminação (conjugado infinito)

Especificações (resumo)
Material: B270 / BK-7 / F2
Índice de refração (nd / ne): B270 1.5230/1.5251, BK-7 1.51680/1.51872, F2 1.62004/1.62408
Comprimento de onda de projeto: 587,6 nm (linha d)
Chanfradura / chanfradura protetora: Dia.3–5: 0,1 mm; Dia.10–100: 0,2 mm
Valores padrão.

Tolerâncias (resumo)
Diâmetro: +0 mm / -0,1 mm
Tolerância de espessura central: ±0,2 mm
Tolerância de comprimento focal: ±2%
Descentramento: within 3 minutes (3')
Qualidade de superfície: MIL60-40

Linha (exemplos)

• TS-0259S — Dia.3 mm, F.L. 10 mm, Tc 2,00 mm, Material B270
• TS-0265S — Dia.10 mm, F.L. 30 mm, Tc 2,50 mm, Material BK-7
• TS-0294S — Dia.30 mm, F.L. 30 mm, Tc 10,00 mm, Material F2
• TS-0304S — Dia.30 mm, F.L. 300 mm, Tc 3,50 mm, Material BK-7
• TS-0436S — Dia.100 mm, F.L. 1000 mm, Tc 6,00 mm, Material BK-7

Características / Especificações técnicas

• Materiais disponíveis: B270, BK-7, F2
• Índices de refração (padrão): B270 nd=1.5230 / ne=1.5251; BK-7 nd=1.51680 / ne=1.51872; F2 nd=1.62004 / ne=1.62408
• Comprimento de onda de projeto: 587,6 nm (linha d)
• Chanfradura: Dia.3–5: 0,1 mm; Dia.10–100: 0,2 mm
• Tolerância de diâmetro: +0 mm / -0,1 mm
• Tolerância de espessura central: ±0,2 mm
• Tolerância de comprimento focal: ±2%
• Descentramento: within 3 minutes (3')
• Qualidade de superfície: MIL60-40
• Itens padrão sem revestimento; revestimentos antirreflexo e outros disponíveis mediante solicitação
• Alguns tamanhos grandes ou itens especiais podem ser fabricados sob encomenda ou sujeitos à disponibilidade de estoque
