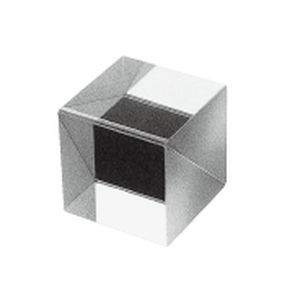

Divisor de feixe óptico TS-07 series

dielétricocúbicode reflexão parcial

Visão geral
O divisor de feixe em cubo série TS transmite e reflete luz policromática incidente a θ = 45° com divisão aproximada 50:50 na faixa visível (400–700 nm). As quatro superfícies externas polidas possuem revestimento antirreflexo. Tamanhos personalizados e faixas de comprimento de onda não padrão podem ser fabricados mediante pedido.

Aplicações

• Observação e captação de imagem simultânea utilizando dois ramos de saída a 90°; instrumentação óptica e configurações de laboratório que exigem divisão uniforme do feixe

Especificações

• Material: BK-7
• Índice de refração: 1,51680 (nd)
• Faixa de comprimento de onda: 400–700 nm
• Transmitância / Reflectância: 50 : 50
• Chanframento: todas as circunferências ou linhas de aresta chanfradas; face inclinada com revestimento dielétrico multicamadas
• Superfícies externas: polidas opticamente e com revestimento antirreflexo

Tolerâncias

• Tolerância de diâmetro: ±0,2 mm
• Tolerância de ângulo: ±3 minutos (3')
• Aberração de frente de onda (P‑V): Transmitido: λ/4, Refletido: λ/2 (faixa efetiva: dentro de 85% incluindo o centro)
• Qualidade de superfície: MIL‑60‑40

Linha de produtos

• TS-0715P / 5×5×5 mm / BK-7 / 10.000 / 11.000 / -
• TS-0716P / 8×8×8 mm / BK-7 / 12.500 / 13.750 / -
• TS-0717P / 10×10×10 mm / BK-7 / 15.000 / 16.500 / -
• TS-0718P / 15×15×15 mm / BK-7 / 24.000 / 26.400 / -
• TS-0719P / 20×20×20 mm / BK-7 / 24.000 / 26.400 / -
• TS-0720P / 22×22×22 mm / BK-7 / 18.000 / 19.800 / -
• TS-0721P / 25×25×25 mm / BK-7 / 20.000 / 22.000 / -
• TS-0721P1 / 30×30×30 mm / BK-7 / 25.000 / 27.500 / -
• TS-0721P2 / 35×35×35 mm / BK-7 / 40.000 / 44.000 / *
• TS-0721P3 / 40×40×40 mm / BK-7 / 40.000 / 44.000 / *

Características técnicas

• Material: BK-7
• Índice de refração: 1,51680 (nd)
• Comprimento de onda: 400–700 nm
• Transmitância / Reflectância: 50:50
• Chanframento e revestimentos: circunferências ou linhas de aresta chanfradas; face inclinada com revestimento dielétrico multicamadas; superfícies externas antirreflexo
• Tolerâncias: diâmetro ±0,2 mm; ângulo ±3'
• Aberração de frente de onda: T: λ/4, R: λ/2 (dentro de 85% da área efetiva)
• Qualidade de superfície: MIL‑60‑40
