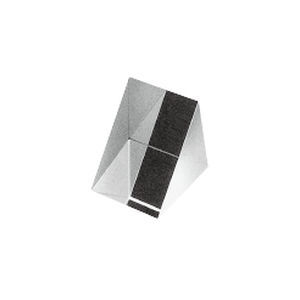

Prisma triangular TS-07 series

em vidro BK7

Visão geral do produto
Prismas ópticos de ângulo reto (90°) da série TS-0700P. Estes prismas invertem a orientação esquerda/direita da imagem e desviam a luz incidente em 90°; superfícies em telhado produzem inversão horizontal de 180°. Itens padrão são fornecidos sem revestimento; revestimentos antirreflexo ou metálicos estão disponíveis mediante pedido.

Aplicações

• Binóculos e visores ópticos
• Oculares e caminhos de imagem em microscópios
• Sistemas de observação lateral, inspeção ou iluminação
• Integração próxima a lentes de câmeras e guias/fibras de luz

Informações adicionais
Se um prisma for colocado dentro de um feixe em foco, a posição de foco desloca-se aproximadamente 1/3 do tamanho do prisma para material BK7. O uso do prisma no caminho de imagem pode aumentar aberração esférica e curvatura de campo; considerar estes efeitos no projeto óptico.

Especificações

• Material: BK-7 / S.F.S.
• Índice de refração (valores padrão): BK-7: 1,51680 (nd), 1,51872 (ne); S.F.S.: 1,4585 (nd), 1,4681 (ne)
• Comprimento de onda de projeto: 587,6 nm (linha d)
• Tolerâncias:
  • Ângulo: ±3'
  • Erro piramidal: ±3'
  • Planicidade da superfície: λ/4
  • Qualidade da superfície: MIL60-40

Lista de preços padrão (preços sem impostos)

• TS-0700P | 2×2×2 mm | BK-7 | 6.000
• TS-0701P | 3×3×3 mm | BK-7 | 5.000 (sob encomenda se fora de stock)
• TS-0702P | 5×5×5 mm | BK-7 | 3.300
• TS-0703P | 10×10×10 mm | BK-7 | 3.000
• TS-0704P | 13×13×13 mm | BK-7 | 4.000 (sob encomenda se fora de stock)
• TS-0705P | 15×15×15 mm | BK-7 | 4.500
• TS-0706P | 17×17×17 mm | BK-7 | 3.500 (sob encomenda se fora de stock)
• TS-0707P | 20×20×20 mm | BK-7 | 5.500
• TS-0708P | 22×22×22 mm | BK-7 | 5.500
• TS-0709P | 25×25×25 mm | BK-7 | 6.000
• TS-0710P | 30×30×30 mm | BK-7 | 8.500
• TS-0711P | 35×35×35 mm | BK-7 | 22.000
• TS-0712P1 | 40×40×40 mm | BK-7 | 24.000

Opções de revestimento (exemplos, preços sem impostos)

• TS-0702PAL | 5×5×5 mm | BK-7 | 7.000 | Revestimento AL+SiO
• TS-0703PAL | 10×10×10 mm | BK-7 | 6.500 | Revestimento AL+SiO
• TS-0705PAL | 15×15×15 mm | BK-7 | 7.000 | Revestimento AL+SiO
• TS-0707PAL | 20×20×20 mm | BK-7 | 8.000 | Revestimento AL+SiO
• TS-0709PAL | 25×25×25 mm | BK-7 | 8.500 | Revestimento AL+SiO

Prazos
Itens normalmente em stock. Se fora de stock, prazo máximo de entrega: 45 dias.
