Visão geral do produto

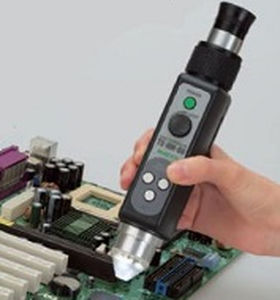

O micrômetro portátil TS-HM com iluminação LED integrada é um microscópio de medição compacto projetado para inspeção visual de precisão e medição direta de pequenas peças. É adequado para inspeção de PCBs, componentes eletrônicos, peças metálicas usinadas e caracteres impressos, permitindo operação portátil e sem cabos para uso em campo e bancada.

Principais características

• Design tudo-em-um: iluminação LED integrada e sistema de bateria interno para operação sem cabos.
• Imagem ereta: ótica com prisma de telhado fornece imagem direita e não invertida para observação natural e alinhamento facilitado.
• Iluminação LED multifunção: nove LEDs brancos de alta luminosidade em três grupos, sequências de iluminação selecionáveis e brilho ajustável para melhorar contraste e percepção de profundidade.
• Escala de medição integrada: escala de precisão na ocular permite medição visual direta; a resolução varia conforme a ampliação.
• Compatibilidade com câmeras: adaptador opcional TS-HM-USB para montagem de câmeras C-mount/CS-mount; compatível com USB, NTSC, GigE e CameraLink. Adaptadores para smartphone suportados.
• Alimentação por bateria: utiliza quatro pilhas AAA para iluminação, permitindo inspeções portáteis.

Aplicações

• Inspeção de PCB e circuitos eletrônicos
• Verificação de soldas e microcomponentes
• Inspeção de caracteres e etiquetas impressas
• Inspeção de acabamento superficial e peças usinadas
• Controle de qualidade no local e diagnóstico de serviço

Variantes de modelo e especificações

• TS-HM-25 — Ampliação: 25x | E.F.V.: 7,2 mm | Menor graduação: 0,05 mm | Faixa de medição: 5,0 mm
• TS-HM-60 — Ampliação: 60x | E.F.V.: 3,0 mm | Menor graduação: 0,02 mm | Faixa de medição: 2,0 mm
• TS-HM-120 — Ampliação: 120x | E.F.V.: 1,8 mm | Menor graduação: 0,01 mm | Faixa de medição: 1,0 mm

Observações adicionais
A ocular inclui uma escala de precisão integrada que permite medição imediata sem acessórios externos. Acessórios opcionais: adaptador de câmera C/CS (série TS-HM-USB) e suportes compatíveis como TS-P22Z para instalações fixas.

Especificações técnicas

• Marca: SUGITOH CO., LTD.
• Família / série: TS-HM series
• Opções de ampliação: 25x, 60x, 120x
• Campo efetivo (E.F.V.): 7,2 mm (25x), 3,0 mm (60x), 1,8 mm (120x)
• Menor graduação (resolução): 0,05 mm (25x), 0,02 mm (60x), 0,01 mm (120x)
• Faixa de medição: 5,0 mm (25x), 2,0 mm (60x), 1,0 mm (120x)
• Iluminação: 9 LEDs brancos de alta luminosidade, sequência de iluminação em três etapas, brilho ajustável
• Alimentação: sistema integrado, alimentado por quatro pilhas AAA
• Óptica: prisma de telhado para visualização ereta e não invertida
• Compatibilidade com câmeras: câmeras C/CS mount; tamanho de sensor recomendado 2/3" ou maior; adaptador TS-HM-USB opcional
• Aplicações típicas: inspeção de PCB, verificação de soldas/conexões, verificação de caracteres/etiquetas, inspeção de acabamentos, controle de qualidade in loco
