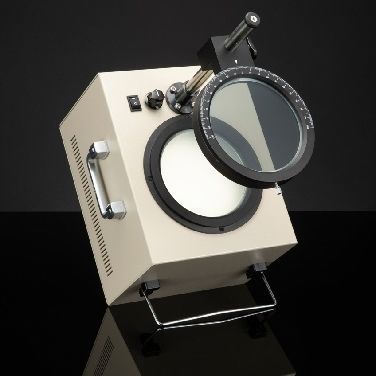

Testador de qualidade óptica TS-13N

para lentes ópticaspara o setor farmacêuticopara a indústria eletrônica

Visão geral
O TS-13N inspeciona tensões ópticas e estrias em materiais transparentes como vidro e plásticos. Detecta tensões residuais e irregularidades do índice de refração que podem causar fragilidade, curvatura ou fissuras em peças acabadas, auxiliando o controlo de qualidade dos processos de recozimento e moldagem.

Funcionalidade e método de inspeção
O equipamento possui um quadro rotativo graduado de 0° a 100°; 0° corresponde ao estado de referência sem tensão e as cores de tensão mais intensas normalmente aparecem perto de 90°. Define-se um limite de qualidade aceitável na escala: se as cores de tensão forem visíveis num valor inferior a esse limite, o recozimento é insuficiente. A visibilidade e a intensidade das cores podem variar conforme o material e a espessura da amostra.

Notas sobre o recozimento
O recozimento consiste em aquecer até uma temperatura especificada, manter por um tempo controlado e arrefecer lentamente. Um recozimento adequado alivia tensões residuais, melhora a usinabilidade e reduz a probabilidade de fissuras ou deformações. Recozimento insuficiente geralmente produz tensões ópticas e estrias detectáveis com este testador.

Imagens e amostras
As imagens de amostra mostram efeitos típicos, como padrões de fluidez da resina e estrias no vidro, para servir de referência visual durante a inspeção.

Aplicações

• Controlo de qualidade após recozimento de frascos e ampolas
• Inspeção de componentes de vidro para equipamentos de raios X e de imagiologia
• Verificação de polarizadores e elementos ópticos na fabricação a laser e fotónica

Especificações técnicas

• P/N: TS-13N
• Descrição: Testador de tensões ópticas
• Tamanho: 235 x 235 x 400 mm
• Tipo de ocular: Tipo único
• Alimentação: AC 100–220 V
• Fonte de luz: LED branco com controlador
• Aumento: n/a
• Preço: sob consulta (RFQ)
