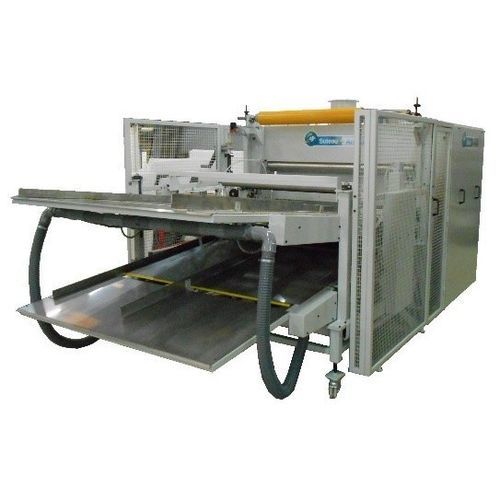

Máquina de laminar a quente

de rolo a roloautomáticamanual

Visão geral
Desenvolvida e fabricada pela SUTEAU-ANVER, esta máquina destina-se à união térmica (fusão de uma face de cada placa) de duas placas em PE. Outros termoplásticos disponíveis a pedido. A alimentação e a descarga das placas podem ser manuais ou por sistemas automáticos opcionais.

Dados técnicos das placas PE
Largura: 400 mm – 1 500 mm
Comprimento: 600 mm – 2 600 mm
Espessura na entrada: 10 mm – 290 mm
Espessura na saída: 20 mm – 300 mm

Características técnicas
Estrutura
Estrutura tubular pintada, soldada, com pés de nivelamento ajustáveis.

Placa inferior de entrada
Placa inferior em chapa estampada; ângulo ajustável manualmente de 0° a -10°. Dois guias laterais ajustáveis manualmente para adaptar às diferentes larguras.

Placa superior de entrada
Placa superior em chapa estampada; altura ajustável manualmente para diferentes espessuras. Dois guias laterais ajustáveis manualmente.

Bico de aquecimento
Bico de aquecimento fixado na extremidade da placa superior (entrada da calandra) para fundir o material antes da união. Temperatura ajustável no painel de comando de 50 a 250 °C (outras faixas sob pedido). Altura do bico ajustável manualmente.

Calandra
Composta por 8 rolos motorizados (4 superiores e 4 inferiores) acionados por redutor. Abertura dos rolos ajustável manualmente (rolos inferiores fixos, superiores ajustáveis). Mesa coletora na saída: 2,5 m.

Controlo / dados de operação (conforme listados)
Velocidade de avanço: ajustável de 1 a 10 m/min (outros documentos indicam 3–15 m/min via potenciômetro).
Temperatura na saída do bico: ajustável de 50 a 250 °C (outras faixas sob pedido).
Espessura de laminação: ajustável de 20 a 300 mm.
Altura da placa de entrada superior: ajuste manual.
Ângulo da placa de entrada superior: ajuste manual 15°–20°.
Ângulo da placa de entrada inferior: ajuste manual 0° a -10°.
Alimentação elétrica: 400 V trifásico + Neutro + Terra, 50 Hz.
Alimentação pneumática: ar seco 6 bar.

Opções

• Desbobinador de adesivo com travão
• Sistema de alimentação automática de placas
• Trabalho a partir de bobinas
• Corte longitudinal
• Corte transversal
• Rebobinador
• Empilhador de placas

Características / especificações técnicas

• Fabricante: SUTEAU-ANVER
• Aplicação: União térmica de duas placas PE (fusão de uma face por placa)
• Intervalo de largura: 400 mm – 1 500 mm
• Intervalo de comprimento: 600 mm – 2 600 mm
• Intervalo de espessura na entrada: 10 mm – 290 mm
• Intervalo de espessura na saída: 20 mm – 300 mm
• Ajuste de espessura de laminação: 20 mm – 300 mm
• Número de rolos motorizados: 8 (4 sup., 4 inf.) acionados por redutor
• Controlo de velocidade dos rolos: ajustável por potenciômetro (3–15 m/min ou 1–10 m/min conforme documento)
• Faixa de temperatura do bico: 50–250 °C
• Bico: fixado na extremidade da placa superior; ajuste de altura manual
• Placa entrada superior: chapa estampada, altura ajustável, guias laterais ajustáveis, ângulo 15°–20°
• Placa entrada inferior: chapa estampada, ângulo ajustável 0° a -10°, guias laterais ajustáveis
• Comprimento da mesa de recolha (saída): 2,5 m
• Alimentação elétrica: 400 V trifásico + Neutro + Terra, 50 Hz
• Alimentação pneumática: ar seco 6 bar
• Outros materiais e faixas de temperatura disponíveis a pedido
