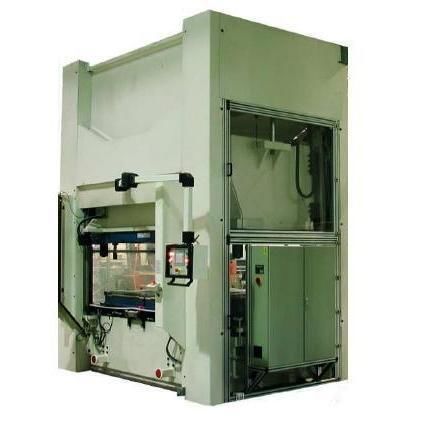

Máquina de termoformagem, corte e empilhamento para placas de plástico VFS

alimentada por bobinapara placasautomática

Visão geral do produto A máquina de termoformagem modelo VFS, projetada e fabricada pela SUTEAU-ANVER, é uma prensa de viga hidráulica para termoformagem e corte de materiais não metálicos. Processa materiais flexíveis ou semi-rígidos em rolos ou chapas e está indicada para produção em massa com opções de alimentação e saída integradas. Fabricado na França.

Construção e funcionamento A estrutura é composta por uma mesa fixa inferior e uma viga superior móvel montadas em quatro colunas verticais. Um cilindro hidráulico central aciona a viga para subida e descida controladas. O guiamento da viga é feito nos quatro cantos por apoios em celoron. A ação de corte é simétrica em relação à área de corte central. O ponto inferior de corte é definido por quatro batentes mecânicos; esses batentes são ajustados automaticamente à altura da matriz durante uma fase de ajuste por um motorredutor e um variador eletrônico de velocidade. Após a regulagem automática, o ponto de corte pode ser corrigido a partir do ecrã de comando com resolução de 0,01 mm. Está disponível um sistema opcional de pulverização de ar para reduzir a contaminação na parte superior dos batentes.

Segurança e ajustes A posição do batente superior (folga entre o topo do material e as lâminas) é ajustável a qualquer momento via ecrã do operador. O retorno de posição é fornecido por um potenciômetro linear com precisão de ±5 mm. Para a segurança do operador durante intervenções sob a viga móvel, a viga pode ser bloqueada hidraulicamente na posição elevada; este bloqueio actua automaticamente na paragem da máquina ou durante a troca da matriz.

Principais características

• Estrutura soldada: Mesa fixa e viga superior suportadas por colunas verticais para estabilidade estrutural.
• Força de corte simétrica: Projetada para cortes precisos e repetíveis na área da matriz.
• HMI avançada: Interface com suporte multilíngue e armazenamento para até 999 programas de produção.
• Ritmo de produção elevado: Capaz de até 18 cortes por minuto, dependendo da configuração e da matriz.

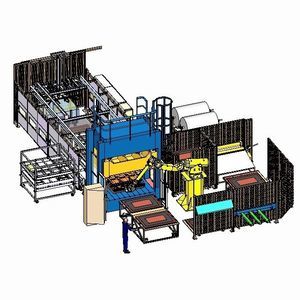

• Integração personalizável: Opções de alimentação, saída e automação para adequar às necessidades de produção.
• Origem: Fabricado na França.

Vantagens comerciais

• Versatilidade: Processa chapas ou rolos, camadas simples ou múltiplas, materiais flexíveis ou semi-rígidos.
• Manutenção facilitada: Peças de reposição disponíveis para simplificar a manutenção e reduzir o tempo de paragem.
• Escalabilidade: Configurações e opções que permitem adaptar a máquina a requisitos de produção futuros.

Opções disponíveis

• VFS STANDARD (configuração padrão)
• Unidade de arrefecimento para óleo
• Apertamento hidráulico da matriz nos lados superior e inferior

Especificações técnicas

• Alimentação elétrica: 400 V trifásico + Neutro + Terra, 50 Hz
• Potência: 12 kW a 40 kW conforme versões
• Ar comprimido: ar seco, 6 bar
• Largura da mesa de corte: conforme as suas necessidades
• Profundidade da mesa de corte: conforme as suas necessidades
• Força de fechamento: 100 toneladas a 500 toneladas
• Tempo de manutenção de pressão: ajustável de 1 a 250 s
• Tolerância de planicidade: ±0,1 mm/m (placa inferior fixa e placa superior móvel)
• Velocidade de descida rápida: ajustável de 50 a 270 mm/s
• Velocidade de descida lenta: ajustável de 5 a 20 mm/s
• Velocidade de abertura: ajustável de 50 a 270 mm/s
• Curso ajustável: 20 a 1000 mm (outros cursos sob pedido)
• Abertura entre mesa e viga (sem matriz): 1000 mm (outras aberturas sob pedido)
• Altura da superfície de trabalho: 800 mm
