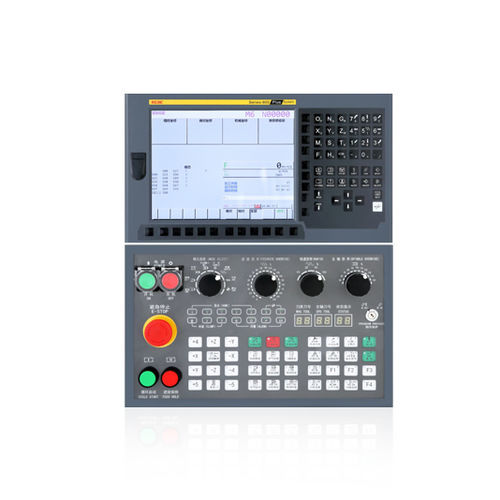

Controle CNC compacto ECAC-800Plus

para máquinas-ferramentaspara máquina de cortepara máquinas de produção

O ECAC-800Plus adopta uma arquitetura aberta com um processador de nível industrial, um ecrã LCD a cores de 8,4 polegadas e uma estação de operação de máquina padrão. O sistema integra interfaces externas, tais como interface de bus M3, interface de controlo analógico e de impulsos, interface de E/S, etc., com controlo de alta velocidade e alta precisão, binário Controlo de binário, torneamento de polígonos, guia de depuração de máquinas-ferramenta em linha e outras funções. O sistema suporta funções de extensão de programas de dispositivos USB e de troca de dados, com caraterísticas como elevada eficiência, configuração flexível, estrutura compacta e facilidade de utilização. Adoção de um ecrã LCD de alta definição TFT-LCD de 8,4 polegadas, com suporte de visualização em chinês e inglês, suporte de visualização e simulação gráfica do percurso da ferramenta, modo de controlo de barramento M3, eixo de controlo máximo de 5, eixo de ligação máximo de 5, eixo de controlo PLC de 2, suporte de controlo de binário; Ciclo de interpolação de 2ms, suportando análise de instruções a nível nanométrico e operação de interpolação, suportando 2 fusos totalmente funcionais, ambos os quais podem alcançar o posicionamento do fuso e a comutação rápida do eixo CS, com função composta de torneamento-fresagem e função de processamento de polígono, suportando interpolação cilíndrica e coordenada polar Suporta saída de tensão analógica 0V-10V de 2 canais, saída de impulsos de 2 canais, suporta roscas rectas/cónicas equidistantes, roscas rectas/cónicas de passo variável, com funções de corte e interrupção de teste de impulsos manuais, suporta assistente de programação em linha, assistente de depuração em linha e função de configuração em linha de parâmetros servo;
