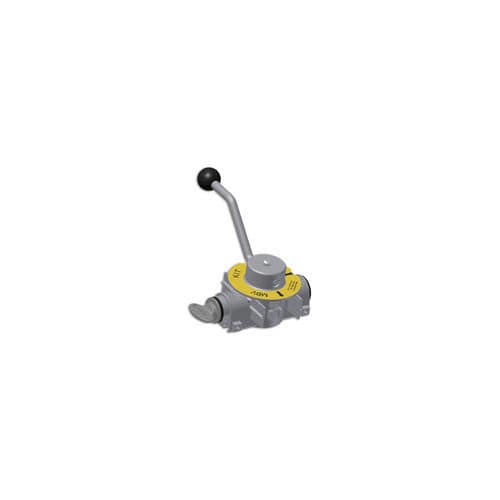

Chave de intertravamento para válvula MBV

O encravamento modular de válvulas de esfera MBV da Castell é um encravamento integral de válvulas concebido para permitir o bloqueio, quer em condições abertas, fechadas ou abertas e fechadas. O MBV é adequado para todas as válvulas de um quarto de volta, incluindo válvulas de esfera, de encaixe e de borboleta até 2 1/2 polegadas de diâmetro. A instalação da MBV impõe uma sequência de funcionamento lógica, predeterminada e segura onde o controlo dos percursos de fluxo é crítico. A MBV é fabricada em aço inoxidável com porções de fecho em latão ou aço inoxidável, o que a torna ideal para utilização em ambientes agressivos ou corrosivos, onde está sujeita a uma utilização intensiva. Aplicações A MBV foi concebida para funcionar como parte de um sistema de segurança integrado que controla o funcionamento de válvulas de esfera de um quarto de volta em aplicações críticas de segurança. A aplicação típica do encravamento modular da válvula de esfera MBV é impedir o fecho não autorizado de uma das linhas, assegurando que uma linha está sempre aberta. As válvulas de interbloqueio nas posições aberta e fechada têm uma chave intermutável entre as válvulas, assegurando que a primeira válvula é aberta antes de a segunda ser fechada. Enquanto a linha operacional está bloqueada aberta, a linha de serviço está bloqueada fechada. Antes de abrir a linha de serviço, é necessário garantir que a linha operacional está bloqueada fechada. Introduzindo a chave A (da sala de controlo) na MBV, que controla a linha operacional, é possível desbloquear a válvula e passá-la de aberta para fechada. Rodando e libertando a chave B, é possível bloquear a válvula no estado fechado. A chave B pode ser levada para a válvula seguinte, que controla a linha de serviço. Esta válvula pode agora ser desbloqueada inserindo e rodando a chave B no MBV.
