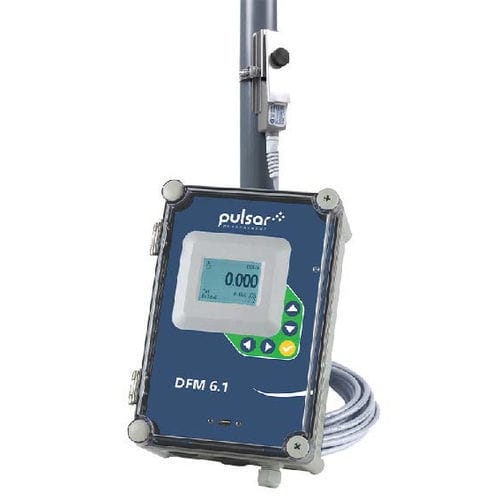

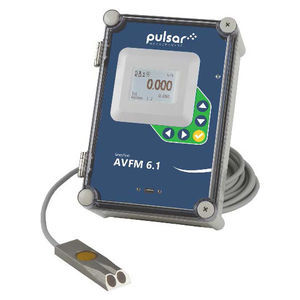

Medidor de vazão ultrassônico por efeito Doppler DFM 6.1

volumétricopara águas residuaispara líquidos

Visão geral
O DFM 6.1 é um caudalímetro ultrassônico Doppler com sensor externo clamp-on para medição sem contacto de fluidos considerados "difíceis". Mede o caudal a partir do exterior do tubo e é adequado para líquidos sujos, aerados ou com partículas, como águas residuais, lamas e líquidos viscosos ou abrasivos.

Principais características
Sensor clamp-on externo que não requer contacto com o fluido e permite instalação sem paragem do sistema. O algoritmo Doppler e o DSP de alta velocidade fornecem processamento de sinal avançado com filtragem de ruído de fundo e discriminação de sinais fracos ou distorcidos para medição fiável em ambientes industriais exigentes.

Eletrónica e saídas
Interface de configuração de cinco teclas com grande visor digital de caudal e totalizador. Saída analógica isolada 4–20 mA, dois relés de controlo programáveis e registrador de dados interno com capacidade para 26 milhões de pontos para monitorização e registo.

Princípio de funcionamento
A velocidade é determinada através da emissão de um sinal acústico e da recepção das reflexões nas partículas ou bolhas de gás em suspensão no fluido. O caudal é calculado com base na velocidade medida e no diâmetro interno do tubo configurado.

Aplicações

• Águas residuais
• Efluentes industriais
• Águas pluviais
• Sistemas de esgotos combinados
• Cursos naturais de água
• Água de irrigação

Instalação e adequação
O sensor DFM 6.1 prende-se ao exterior de tubos com diâmetro interno de 12,7 mm (0,5 in) ou superior. Como dispositivo não intrusivo não obstrui o fluxo, não causa perda de pressão e não é afetado por fluidos abrasivos.

Segurança e certificações
O sensor standard é classificado como non-incendive para locais Class I Div 2. Está disponível como opção uma variante de sensor intrinsecamente seguro para áreas perigosas Class I Div 1.

Eletrónica compatível
Indicador compatível recomendado: LED96 (indicadores digitais de medição).

Características / especificações técnicas

• Modelo: DFM 6.1
• Tecnologia: Doppler ultrassónico
• Tipo de sensor: Clamp-on externo (sem contacto)
• Diâmetro mínimo do tubo: 12,7 mm (0,5 in)
• Fluidos recomendados: Líquidos sujos ou aerados, águas residuais, lamas, abrasivos, líquidos viscosos, fluidos com sólidos ou bolhas
• Instalação: Fixação externa sem paragem do sistema; não requer corte ou perfuração do tubo
• Visor: Grande visor digital de caudal com totalizador
• Configuração: Sistema de configuração de 5 teclas
• Saídas: Saída analógica isolada 4–20 mA; dois relés de controlo programáveis
• Registo de dados: Registrador de 26 milhões de pontos
• Processamento de sinal: Algoritmo Doppler com filtragem de ruído de fundo; DSP de alta velocidade
• Classificação do sensor: Non-incendive para Class I Div 2; sensor intrinsecamente seguro opcional para Class I Div 1
• Vantagens: Sem incrustações no sensor; sem obstrução do fluxo; resistente a fluidos abrasivos; sem perda de pressão
