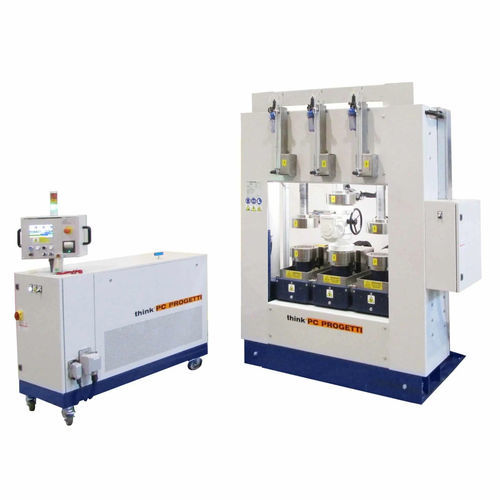

Banco de ensaio de pressão BV-3CV/60P

de vazamentoautomáticomanual

FIXAÇÃO COMBINADA COM CONTROLO DE PRENSAGEM PROPORCIONAL Banco de ensaio vertical de três estações de teste com fixação combinada. O ajuste do comprimento da válvula é efectuado por uma coluna aparafusada na parte superior, movida por uma engrenagem hidráulica. Isto assegura a completa ausência de forças externas no corpo da válvula em caso de aperto dos obturadores. No lado inferior, um cilindro de pressão controlado proporcionalmente permite a vedação face a face. Esta vantagem torna o banco de ensaios compatível com as normas de ensaio mais difundidas. A segurança do operador é garantida por uma proteção envolvente completa com um cristal à prova de balas para oferecer uma inspeção visual perfeita. A abertura do sistema permite reduzir ao mínimo a exposição do operador ao risco. O processo de ensaio é controlado por um SKID de pressurização SKA-100. FORÇA DE REACÇÃO : 3 x 20 TON (Ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA : 500 mm COMPRIMENTO MÍNIMO DA VÁLVULA : 0 mm DIÂMETRO MÁXIMO DO FLANGE : 350 mm ALTURA DE CARGA A PARTIR DO SOLO : 850 mm TERMINAÇÕES PERMITIDAS : RF, RTJ, BW, SW ESTILO DE FIXAÇÃO : Tipo 3 - Combinado DIMENSÕES (MECH) : 1950 (C) x 1400 (P) x 2400 (A)
