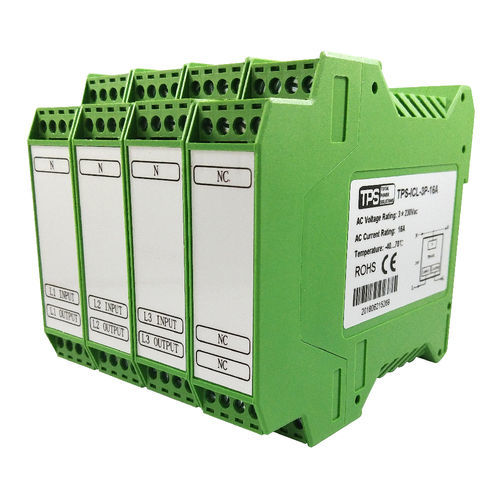

Interruptor diferencial residual CA TPS-ICL-3P-16A

trifásicoem trilho DINcompacto

O TPS-ICL-3P-16A é um limitador de corrente de irrupção CA trifásico, montado em calha DIN, concebido para sistemas industriais de 400VAC. Limita os picos de corrente de arranque para proteger os fusíveis e os disjuntores durante o arranque do motor ou do transformador e possui um relé de derivação integrado para uma perda mínima de energia após o arranque. Caraterísticas chave

• Proteção Trifásica 16A: Projetado para sistemas de 400VAC; limita os picos de irrupção a 45A por 100-500 ms para evitar disparos incômodos de fusíveis e permitir o uso de disjuntores compactos de ação rápida.
• Relé de bypass integrado: O bypass baseado em relé garante baixa perda de energia após a inicialização, superior às soluções simples de termistor NTC.
• Segurança e conformidade industrial: Está em conformidade com as diretivas EN60950-1 e EN61000-6-2,3 EMC; Certificado CE e RoHS.
• Instalação em trilho DIN: Montagem fácil em trilhos TS 35 (TS 35/7,5 ou TS 35/15) com terminais de parafuso para fiação industrial padrão.
• Design robusto: Carcaça feita de plástico UL V0; adequado para operação até 2000 m de altitude e 10-95% RH (sem condensação); resfriado por convecção.
• Alta confiabilidade: MTBF ~300.000 horas para um desempenho confiável na partida do motor, proteção do transformador e outras aplicações de carga indutiva/capacitiva trifásica.

Caraterísticas / especificações técnicas

• Nome do modelo: TPS-ICL-3P-16A
• Corrente de entrada (nominal): 16A
• Limitação de picos de entrada: limita os picos a 45A durante 100-500 ms
• Tensão de entrada: 207-253 Vac
• Dimensões (C×L×A): 112 × 90 × 100 mm
• Montagem: Din-Rail TS 35/7.5 ou TS 35/15
• Tamanho do terminal de parafuso / cablagem: AWG 13-11 (2,6-4,2 mm²) (texto) - AWG 24-AWG 16 (tabela)
• Tipo de supressor: relé de bypass integrado
• Arrefecimento: arrefecido por convecção
• Faixa de temperatura de funcionamento: -40°C a +70°C (conforme indicado no texto do produto)
• Aptidão à altitude / humidade: até 2000 m de altitude; 10-95% RH sem condensação
• Certificações / Normas: EN60950-1, EN61000-6-2, EN61000-6-3, CE, RoHS
• MTBF: 300.000 horas
• Aplicações típicas: arranque de motores, proteção de transformadores, cargas indutivas/capacitivas trifásicas
