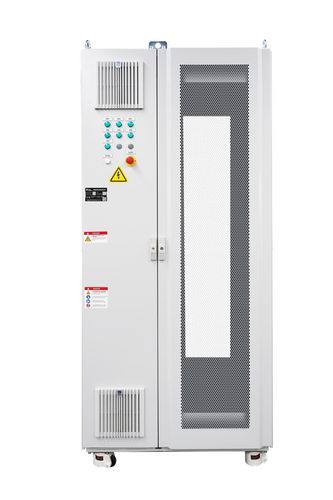

Quadro elétrico de distribuição RA1053

equipadopara rack 19"para distribuição elétrica

Visão geral do produto
A Sentinel Power Cabinet Series 48U (RA1053) é um armário de alimentação industrial pré-cablado, certificado UL 508A, projetado para integração de fontes de alimentação programáveis de 19 polegadas de altíssima potência. Disponível nas configurações Sentinel-X 48U e Sentinel-Y 48U, fornece um sistema escalável de 10 kW até 420 kW, suportando até sete módulos de 60 kW em um único gabinete 48U. Integra um barramento DC de alta corrente superior a 2000 A e um projeto térmico calibrado para elevação de temperatura de 30K–50K acima do ambiente em ciclo de serviço de 100%, garantindo operação contínua. O resfriamento é fornecido por uma matriz redundante de ventiladores de alta pressão com >2000 CFM de fluxo combinado e portas perfuradas 85% abertas, além de sensores de temperatura por baia e limitação automática de potência em caso de sobreaquecimento. Para compatibilidade com a rede e gestão da qualidade de energia, o sistema inclui correção ativa do fator de potência para manter THDi < 5%, sequência de partida escalonada para evitar disparos indevidos a montante e entrada trifásica balanceada para eliminar deslocamento do ponto neutro. Entrada suportada 3L+PE 600 A a 400 VAC / 480 VAC (50 Hz / 60 Hz). SCCR padrão 10 kA, atualização opcional para 65 kA. Estrutura reforçada com capacidade de 1600 kg, intertravamento de porta de segurança, botão de emergência em duplo canal e funções configuráveis de controlo remoto e alarmes.

Principais características

• Ultra alta densidade e escalabilidade: 10 kW–420 kW em formato 48U; suporta até 7 × 60 kW.
• Segurança certificada UL 508A: conforme UL 508A; SCCR 10 kA padrão, opcional 65 kA; proteção por limitação de corrente.
• Pré-cablado, pronto a instalar: distribuição de entrada AC e barramentos DC de alta corrente pré-cablados em fábrica para reduzir cablagem em campo e tempo de comissionamento.
• Gestão térmica avançada: ventiladores redundantes no topo >2000 CFM, portas perfuradas 85%, monitorização de temperatura por baia, limitação automática de potência.
• Compatibilidade de rede otimizada: PFC ativo (THDi < 5%), partida escalonada, entrada trifásica balanceada para evitar deslocamento do ponto neutro.
• Projeto robusto e personalizável: estrutura reforçada (capacidade 1600 kg), intertravamento de porta, botão de emergência de duplo canal, opções de controlo remoto e alarmes.

Características / Especificações técnicas

• Série: Sentinel Power Cabinet Series 48U
• Número de artigo: RA1053
• Faixa de potência: 10 kW – 420 kW (suporta até sete módulos de 60 kW)
• Capacidade do barramento DC: distribuição de alta corrente >2000 A
• Projeto térmico: elevação de 30K–50K acima do ambiente a 100% de ciclo
• Arrefecimento: matriz redundante de ventiladores de alta pressão >2000 CFM; portas perfuradas 85%; sensores de temperatura por baia; limitação automática de potência de emergência
• Qualidade de energia: correção ativa do fator de potência, THDi < 5%
• Compatibilidade de entrada: 3L+PE 600 A AC a 400 VAC / 480 VAC; 50 Hz / 60 Hz
• Classificação de corrente de curto-circuito (SCCR): 10 kA padrão; atualização opcional para 65 kA
• Corrente nominal: 600 A
• Tensão nominal: 400 VAC / 480 VAC
• Dimensões externas (L*P*A): 1000*1000*2200 mm
• Capacidade mecânica do quadro: 1600 kg
• Proteção e segurança: partida escalonada, proteção por limitação de corrente, intertravamento de porta, botão de emergência de duplo canal
• Opções para cliente: configurações de módulos, controlo de temperatura e humidade do armário, alarmes acústicos e visuais, opções de controlo remoto
