Máquina de ensaio automática TR518 SII

manualpara PCIpara a indústria eletrônica

Introdução

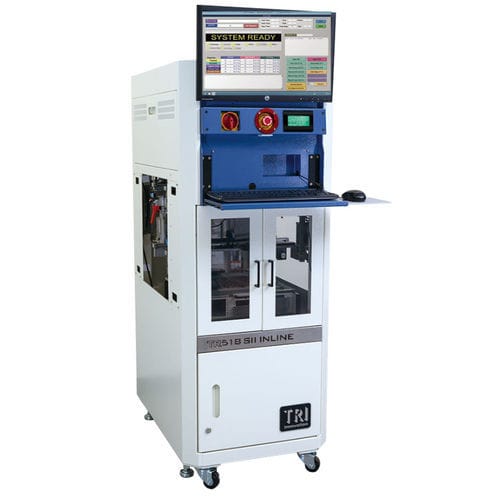

O TR518 SII INLINE é uma plataforma de testes MDA automatizada em linha, projetada para PCBs de tamanho médio. Suporta a família TR518 SII e fornece até 2496 pontos de teste analógicos numa configuração totalmente elétrica e compatível com SMEMA.

Características

• Plataforma de teste MDA em linha para integração em produção
• Projetado para testadores TR518 SII da TRI
• Compatível com SMEMA com pegada mínima
• Design totalmente elétrico (sem ar comprimido)
• Até 2496 pontos de teste analógicos (variante TINY INLINE: 1024)

Especificações do testador

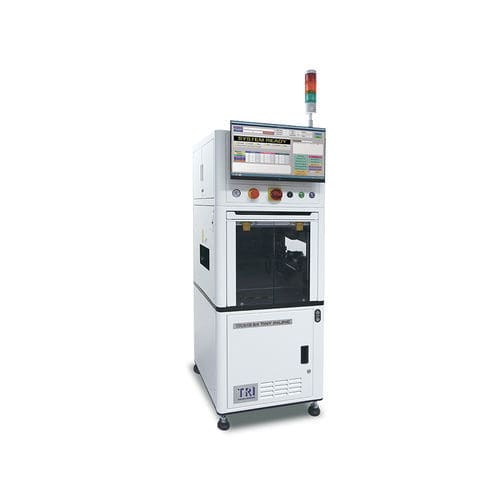

Pontos de teste analógicos: TR518 SII INLINE: 2496; TR518 SII TINY INLINE: 1024
Sistema operativo: PC compatível Microsoft® Windows com USB, Windows 10
Tipo de fixture: Inline / inserção manual

Testes analógicos

• Matriz de comutação de medição 6-wire
• Fontes programáveis AC/DC e DC de alta tensão/corrente
• Medida de componentes R/L/C

Componentes opcionais

• TestJet deteção de circuito aberto sem vetor
• Fonte DC programável de alta tensão até 100 V / 100 mA
• Sistema de Gestão de Rendimento: YMS 4.0

Manuseio de placas
Tamanho PCB mín.: 50 x 50 mm
Tamanho PCB máx.: TR518 SII INLINE: 450 x 300 mm (opcional: 500 x 360 mm); TR518 SII TINY INLINE: 330 x 250 mm
Espessura PCB: 0,6 – 5 mm


Dimensões
WxDxH: TR518 SII INLINE: 900 x 900 x 1640 mm; TR518 SII TINY INLINE: 600 x 800 x 1640 mm
Nota: torre de sinal não incluída, altura da torre: 392 mm
Peso: TR518 SII INLINE: 470 kg; TR518 SII TINY INLINE: 320 kg

Informações adicionais
Plataforma inline totalmente elétrica compatível com SMEMA, projetada para minimizar a pegada ocupada e permitir testes MDA TR518 SII em linhas de produção.

Características / especificações técnicas

• Modelo: TR518 SII INLINE (variante: TR518 SII TINY INLINE)
• Fabricante / Marca: TRI (Test Research, Inc.)
• Pontos de teste analógicos: até 2496 (INLINE); 1024 (TINY INLINE)
• Sistema operativo: PC compatível Microsoft® Windows com USB, Windows 10
• Tipo de fixture: Inline / inserção manual
• Hardware de teste analógico: matriz de comutação 6-wire; fontes programáveis AC/DC e DC de alta tensão/corrente; medição R/L/C
• Opcionais: TestJet (detecção de circuito aberto sem vetor); Fonte DC programável até 100 V / 100 mA; YMS 4.0
• Tamanhos PCB suportados: min. 50 x 50 mm; máx. 450 x 300 mm (INLINE) / opcional 500 x 360 mm; 330 x 250 mm (TINY INLINE)
• Espessura PCB: 0,6 – 5 mm
• Dimensões (WxDxH): 900 x 900 x 1640 mm (INLINE); 600 x 800 x 1640 mm (TINY INLINE)
• Peso: 470 kg (INLINE); 320 kg (TINY INLINE)
